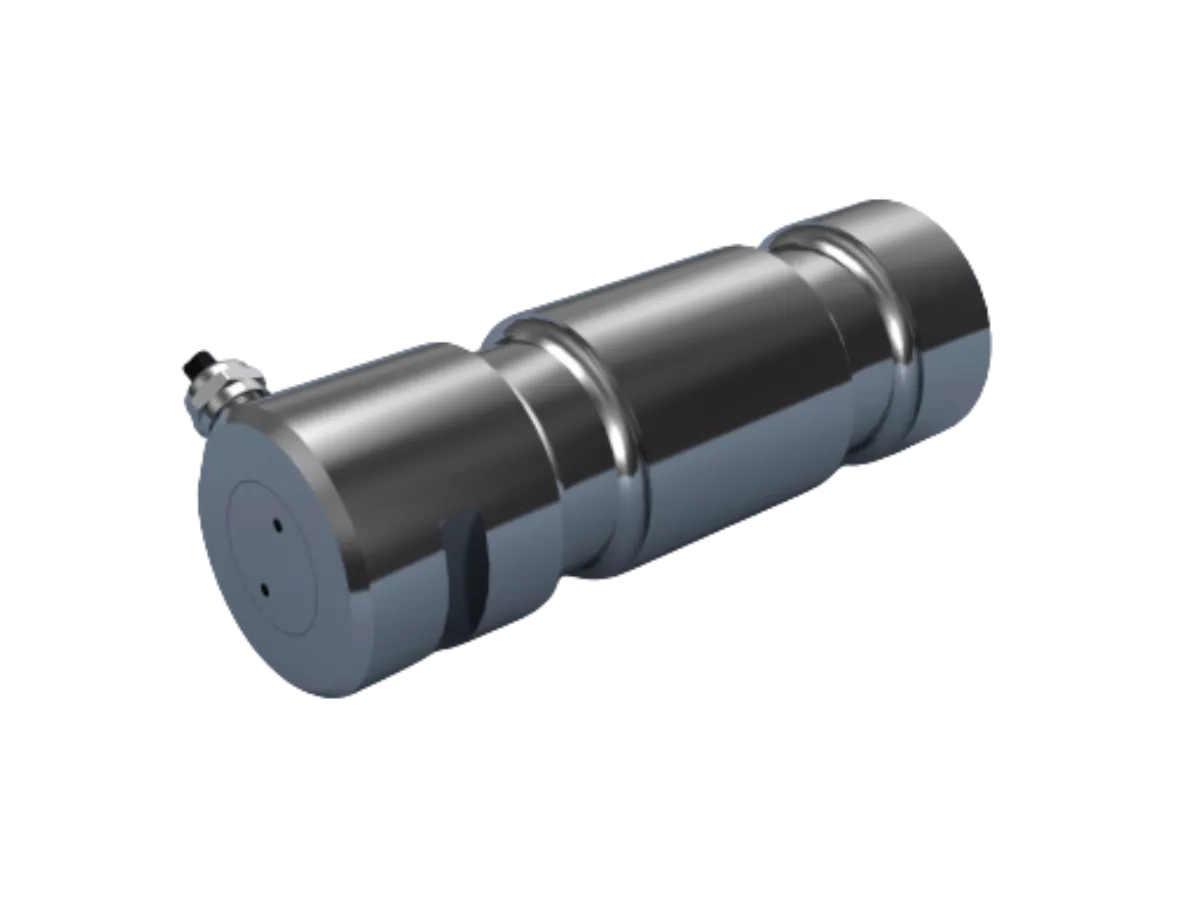

LPM Edelstahl-Lastmessbolzen
Robuster Edelstahl-Lastmessbolzen für präzise Kraftmessungen in anspruchsvollen Industrieumgebungen. Magtrol LB 210 Ersatz.
Eigenschaften
- Alternative zur Magtrol 210-Serie
- Versionen für Offshore- und Unterwasseranwendungen
- Prüfbelastung bis 150 % der Nennlast
- Vollbrücken-Dehnungsmessstreifen
- Standardmäßig IP67-Schutz
- ATEX-zertifiziert: Ex d & Ex i
Leistungsmerkmale
Die LPM-Serie ist ein hochfester Lastmessbolzen aus Edelstahl, entwickelt für präzise Kraftmessung in extremen Umgebungen. Als direkter Ersatz für die Magtrol LB 210-Serie kann sie einfach in bestehende Maschinen integriert werden, ohne bauliche Änderungen.
Einsatzbedingungen
Dank Temperaturkompensation, hoher Isolationsfestigkeit und IP67-Schutz eignet sich der LPM ideal für raue Industrieeinsätze, Offshore-Umgebungen und maritime Anwendungen. Erhältlich in Messbereichen von 2,5 kN bis 1250 kN.
Mögliche Anwendungen
- Überlastschutz bei Kränen
- Zugkraftüberwachung bei Winden
- Spannungsmessung an Seilen und Kabeln
- Sicherheitssysteme für Hebeanlagen
- Kraftmessung bei Festmachern
Vorteile des Produkts
Kompakt, retrofitfähig und kompatibel mit vielen Auswertegeräten. Mit Optionen wie ATEX-Zulassung, TEDS und integrierter Signalaufbereitung ist dieser Bolzen besonders vielseitig.
Weitere Merkmale
- Ausgangssignal: 1,0 mV/V
- Betriebstemperatur: -20 bis +70 °C (Standard), +55 °C (Ex d)
- Brückenwiderstand: 350 Ω
- Optionen: Anti-Drehplatte, spezielle Stecker, TEDS
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Rated load | 2.5 to 1250 kN |
| Proof load | 150% of rated load or higher |
| Ultimate breaking load | Up to 500% of rated load |
| Output | 1.0mV/V nominal |
| Non-linearity | <±1% of rated load |
| Non-repeatability | <±0.1% of rated load |
| Excitation voltage | 10VDC recommended, 15VDC max |
| Bridge resistance | 350Ω |
| Insulation resistance | >500MΩ @ 500VDC |
| Operating temp. range | -20 to +70°C (standard), +55°C (Ex d) |
| Compensated temp. range | -10 to +50°C |
| Temp. coefficient (zero/span) | Temp. coefficient (zero/span) |
| Environmental protection | IP67 standard |
| ATEX certifications | Ex i & Ex d (ATEX Zone 1, 2 certified) |
| Connection type | 5m PUR cable, 4-core |
| Optional accessories | TEDS, signal conditioning, Ex-proof design |
