  5. M118 Linearer induktiver Wegaufnehmer

M118 Linearer induktiver Wegaufnehmer

Kompakter, eigensicherer Linearpositionssensor für Bergbauumgebungen. Bietet hohe Genauigkeit, flexible Konfigurationsmöglichkeiten und berührungslose Messung für beengte Einbausituationen.


Eigenschaften

  • Eigensicher für Bergbauumgebungen (Ex I/II M1/1GD zertifiziert)
  • Kompaktes Edelstahlgehäuse mit 19 mm Durchmesser
  • Hubbereiche von 2 bis 50 mm, kundenspezifisch kalibriert
  • Berührungslose induktive Technologie zur Vermeidung von mechanischem Verschleiß
  • Hohe Auflösung mit ausgezeichneter Linearität und EMC-Schutz
  • Abdichtung nach IP67, Betriebstemperatur von -40 °C bis +80 °C

Allgemeine Informationen

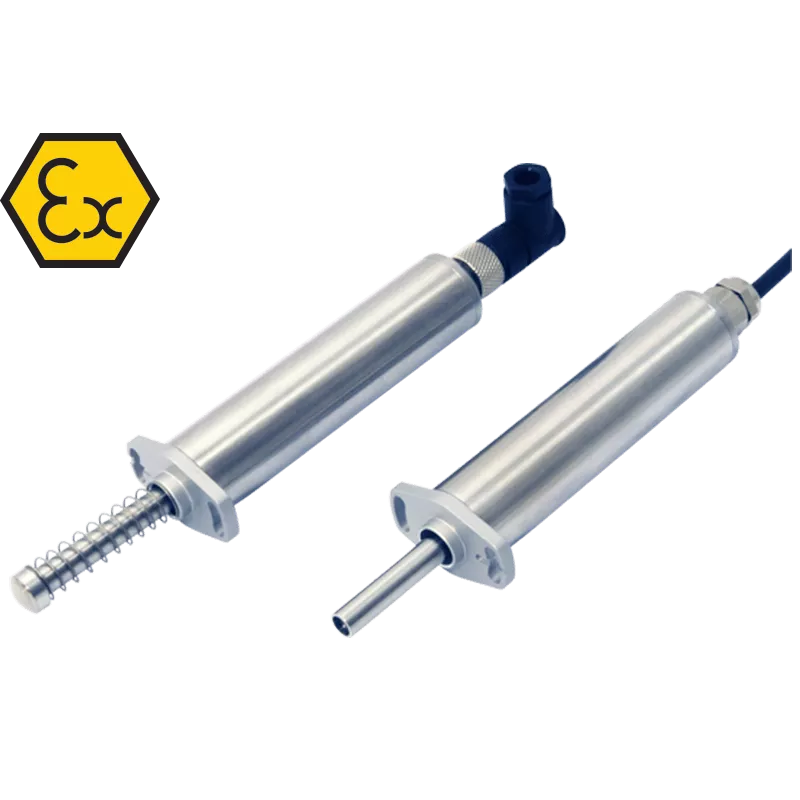

Der M118 ist ein kompakter, berührungsloser Linearpositionssensor, der für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Er verfügt über ein kurzes, 19 mm schmales Gehäuse aus Edelstahl und bietet hohe Stabilität, Genauigkeit und Wiederholbarkeit über einen weiten Temperaturbereich. Der Ausgang ist linear zum Hub, von 2 mm bis 50 mm, und wird werkseitig nach Kundenspezifikation kalibriert.

Bedingungen für den Einsatz

Dieses Modell ist ATEX / IECEx / UKEX zertifiziert (EX07 Elektronik) und geeignet für Gas-, Dampf- und Staubatmosphären, einschließlich Bergbau (Ex I/II M1/1GD). Es arbeitet im Temperaturbereich von -40 °C bis +80 °C und ist nach IP67 geschützt. Die Einhaltung der EMV-Richtlinien sowie die Resistenz gegenüber Stößen (40 g) und Vibrationen (10 g) gewährleisten zuverlässige Leistung unter rauen Bedingungen.

Mögliche Anwendungen

  • Maschinen im Untertagebergbau
  • Positionsrückmeldung in sicherheitskritischen Umgebungen
  • Kompakte OEM-Aktuatoren und Robotik
  • Eigensichere Umgebungen mit beengtem Raum
  • Bahn- und Schwerindustrieautomatisierung

Vorteile dieses Produkts

Der M118 besticht durch sein schlankes Design, seine robuste Bauweise und den kundenspezifisch kalibrierten Hub. Sein galvanisch isolierter Verstärker (X005) ermöglicht den sicheren Einsatz in explosionsgefährdeten Bereichen. Die Fünf-Draht-Option sorgt für Signalstabilität auch über lange Kabelwege, was ihn ideal für Fernüberwachungen in gefährlichen Umgebungen macht.

Weitere wichtige Merkmale

  • Axiale oder radiale Montageoptionen
  • Verschiedene Plunger-Konfigurationen: geführt/frei, federbelastet, magnetische Spitze
  • Ausgang: 0,5–4,5 V ratiometrisch bei 5 V Versorgung
  • Auflösung: unendlich, Frequenzgang > 10 kHz
  • Optional: Flansch, Gabelköpfe oder Klemmen zur Montage

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Body diameter 19 mm
Calibrated travel 2–50 mm (customer-defined)
Body length (Axial/Radial) 78–118 mm / 97–137 mm
Plunger diameter Ø6 mm
Independent linearity ≤ ±0.25% FSO @ 20 °C
Temperature coefficients < ±0.01%/°C gain & offset
Frequency response >10 kHz (-3 dB)
Resolution Infinite
Noise < 0.02% FSO
Sealing IP67
Operating temperature -40 °C to +80 °C
Storage temperature -40 °C to +125 °C
Vibration 10 g (IEC 68-2-6)
Shock 40 g (IEC 68-2-29)
Output 0.5–4.5 V ratiometric
Supply voltage +5 V (4.5–5.5 V)
Intrinsic safety Ex I/II M1/1GD; Ex ia IIC T4 Ga; Ex ia IIIC T135°C Da; Ex ia I Ma
Input parameters Ui: 11.4 V, Ii: 0.2 A, Pi: 0.51 W
Capacitance (w/ cable) Ci: 1.36 µF
Inductance (w/ cable) Li: 860 µH
Max. cable length 1000 m
Mounting options Flange, rod-eye, body clamp
Plunger styles Spring-loaded, magnetic tip, dome, M4 thread
