X115 induktiver Wegaufnehmer (Tauchfähig)

Robuster, tauchbarer, eigensicherer Positionssensor für Einsatz im Ex-Bereich


Eigenschaften

  • Intrinsically safe for Gas to: Ex II 1G
  • Travel set to customer’s requirement
  • High durability and reliability
  • High accuracy and stability
  • Sealing to IP68 10Bar
  • Non contacting inductive technology to eliminate wear

Allgemeine Informationen

Bei dem induktiven Positionssensor der Serie LIPS X115 handelt es sich um eine robustere Version des Sensors X114. Der X115 besitzt eine stärkere Schubstange mit einem Durchmesser von 12,7 mm. Dadurch eignet er sich besonders für Anwendungen bei denen Vibrationen auftreten können oder wenn ein Sensor mit großem Messweg horizontal zwischen Gelenkköpfen montiert wird. Wie der X114 wurde er speziell für Anwendungen entwickelt, bei denen der Sensor im Normalbetrieb komplett eingetaucht ist. Er besitzt eine kompakte Bauform und kann bis zu einem Druck von 10 bar eingesetzt werden.

Das Ausgangssignal des Sensors ist direkt proportional (ähnlich wie bei einem Potentiometer) dem zu messenden mechanischen Weg und der Versorgungsspannung (ratiometrischer Betrieb). Für den Einsatz im explosionsgefährdeten Bereich wird der Sensor zusammen mit einem speziellen Trennverstärker X005 betrieben, der im sicheren Bereich angeordnet ist und die Versorgung des im gefährdeten Bereich angeordneten Sensors übernimmt. Im Trennverstärker wird das dem Weg proportionale Spannungssignal des Wegsensors in industrieübliche Signale wie 4 ... 20 mA oder 0,5 ... 9,5 V (je nach gewähltem Trennverstärkermodells) umgesetzt.

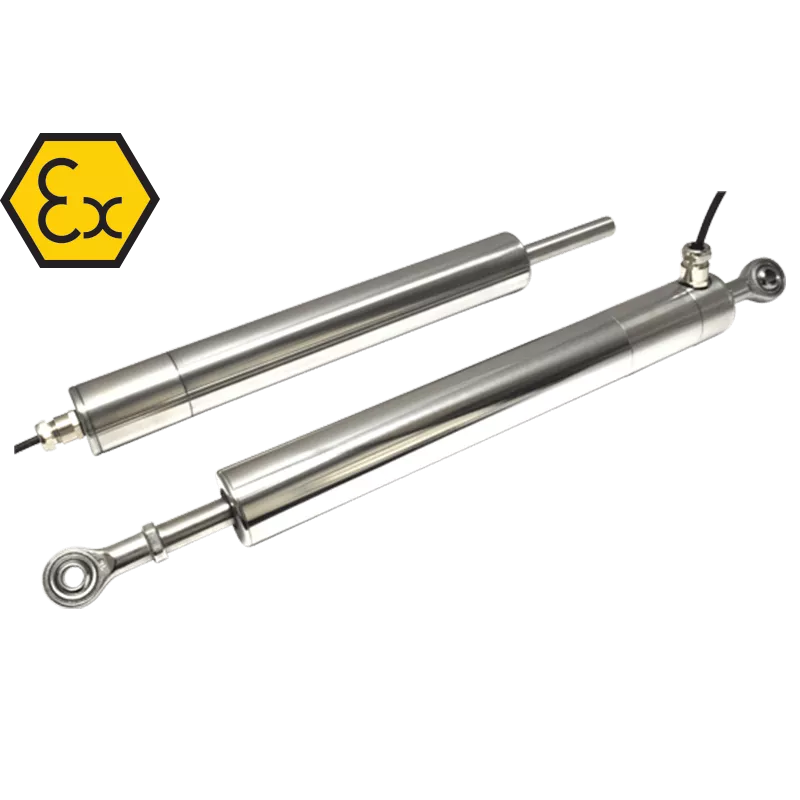

Der Sensor ist sehr robust, Gehäuse und Schubstange sind aus Edelstahl gefertigt, um eine lange Lebensdauer und eine gute Beständigkeit zu gewährleisten. Bei der Standardausführung ist eine Gewindebohrung M8 an der beweglichen Schubstange vorgesehen. Das Gebergehäuse wird geklemmt. Optional sind einschraubbare sphärische Gelenkköpfe M8 (für Gehäuse und Schubstange) möglich, der Kabelabgang erfolgt dann seitlich. Der Sensor ist abgedichtet gemäß IP68 10 bar.

Eigenschaften

  • Eigensicher für Bereich Gas/Dämpfe: Ex II 1G
  • Berührungslose induktive Technologie
  • Messbereiche von 0 ... 50 mm bis 0 ... 600 mm
  • langlebig und zuverlässig
  • hohe Genauigkeit und Stabilität
  • IP68 10 bar

Einsatz nur mit zusätzlichem Trennverstärker X005!

Sensor und Trennverstärker müssen im Werk gemeinsam als System kalibriert werden!

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Frequency response 10kHz
Independent linearity ±0.25% to ±0.5%
Measurement range 50 to 600mm
Output 0.5 - 4.5VDC
Sealing IP68
