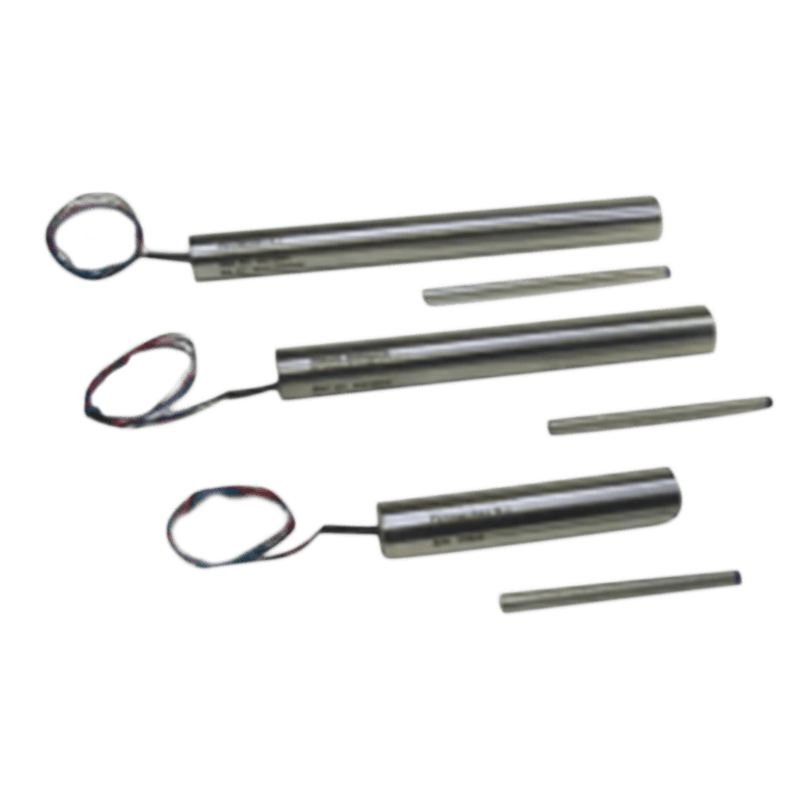

PR-Serie LVDT-Wegaufnehmer

Präziser, robuster LVDT-Wegaufnehmer für lineare Positionsmessungen in anspruchsvollen Industrieanwendungen.


Eigenschaften

  • Erhältlich in Durchmessern von 0,750" oder 0,812"
  • Messbereiche von ±0,05" bis ±10" [±1,25 mm bis ±250 mm]
  • Nichtlinearität weniger als ±0,25%
  • Betriebstemperatur von 105°C (220°F)
  • Spulenbaugruppe abgedichtet nach IEC IP-61
  • Magnetisch abgeschirmtes Edelstahlgehäuse

Allgemeine Informationen

Die PR-Serie LVDT-Wegaufnehmer bietet höchste Präzision für lineare Weg- und Positionsmessungen in industriellen Anwendungen. Dank der berührungslosen induktiven Messtechnik sind diese Sensoren verschleißfrei und ideal für kontinuierliche Messungen unter extremen Bedingungen.

Die AC-gesteuerten LVDTs der Serie PR750 mit einem Durchmesser von 19 mm (3/4") sind berührungslose Allzweck-Linearwegsensoren für OEM-Anwendungen. Bei den AC-LVDTs der Serien PR 812 und PRH 812 handelt es sich um Versionen der Serie PR 750 mit einem Durchmesser von 20,6 mm (0,812"). Sie sind in erster Linie für den Einsatz in älteren OEM-Anwendungen vorgesehen und werden nicht für neue Designs empfohlen. In den meisten Anwendungen sind sie ein kostengünstiger Ersatz für LVDTs in Form, Passform und Funktion für OEMs oder Anwender, die Produkte eines Wettbewerbers mit ähnlicher Größe und Reichweite einsetzen.

Einsatzbedingungen

  • Messbereiche: 5 mm bis 500 mm (modellabhängig)
  • Betriebstemperatur: -40 °C bis +125 °C (optional höher)
  • Schutzklasse: IP65 bis IP68 für raue Umgebungen
  • Hermetisch dicht, vibrations- und schockfest

Typische Anwendungen

  • Hydraulik- und Pneumatikzylinder
  • Prüfstände und Materialtests
  • Ventil- und Klappenpositionsmessung
  • Automatisierungstechnik
  • Fahrzeug- und Bahnindustrie

Vorteile der PR-Serie

  • Hohe Zuverlässigkeit in rauen Industrieumgebungen
  • Lange Lebensdauer durch verschleißfreie Technik
  • Hohe Linearität und Wiederholgenauigkeit
  • Anpassbare Ausführungen für spezielle Anforderungen
  • AC/AC oder DC/DC Ausgänge verfügbar
  • Optional integrierte Signalaufbereitung
  • Kompatibel mit industriellen Steuerungen

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Measurement range 1.27 to 254mm
Non-linearity ±.25% FR
Operating temperature (pr series) -55 °C to +105 °C
Operating temperature (prh series) -55 °C to +150 °C
Shock survival 1,000g
Thermal coefficient of scale factor -0.02%°C (nominal)
Vibration tolerance 20g to 2kHz
