Möglichkeiten zur Installtion von DMS

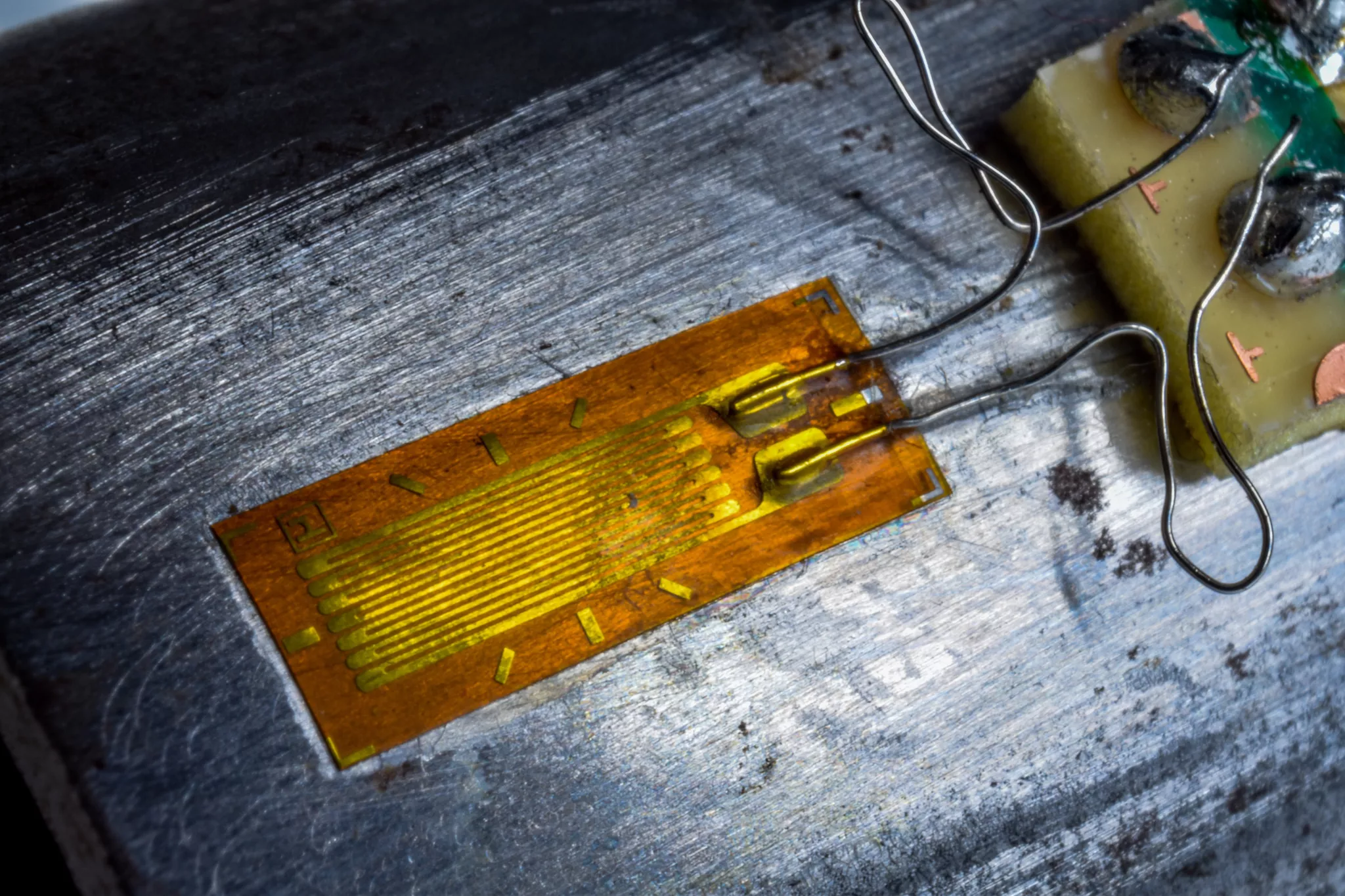

Im Allgemeinen werden die meisten Dehnungsmessstreifen auf der Oberfläche des Prüflings Prüflings mit Klebstoff angebracht. Die Messung ist möglich, sofern das Prüflingsmaterial mit Klebstoff verklebt werden kann. Diese Methode kann verschiedenen Materialien angewendet werden, einschließlich Metall, Beton, Holz und Verbundwerkstoff. Nach der Installation sollten Beschichtungen angebracht werden, um Dehnungsmessstreifen und Zuleitungsdrähte vor verschiedenen Umwelteinflüssen zu schützen.

Die Möglichkeit zur Verklebung hängt von der Betriebstemperatur des Klebstoffs ab. Die maximale Betriebstemperatur beträgt 300°C.

Der Dehnungsmessstreifen dieses Typs ist vollständig in einem Metallrohr gekapselt und kann unter verschiedenen Bedingungen eingesetzt werden, z. B. in gasgefüllten Umgebungen und unter Wasser. Er ist hitzebeständig konstruiert. Die Installation erfolgt durch elektrisches Punktschweißen, das auch bei hohen Temperaturen eine hervorragende Fixierung gewährleistet. Der Betriebstemperaturbereich reicht von -196°C bis +800°C.

Das Punktschweißgerät W-50RC ist ausschließlich für die Installation von Dehnungsmessstreifen dieses Typs entwickelt worden und kann ohne jegliche Qualifikation oder besondere Kenntnisse eingesetzt werden. Natürlich muss das Probenmaterial ein Metall sein, das Punktschweißen erlaubt.

Dieser Dehnungsmessstreifen besteht aus einer weichen Gummischicht auf der Kontaktfläche und einem Magneten, der den Dehnungsmessstreifen durch Magnetkraft gegen die Probenoberfläche drückt. Er misst die Dehnung durch Reibung, die zwischen der Kontaktfläche des Dehnungsmessstreifens und der Messfläche Oberfläche der Metallprobe entsteht. Er hat den Vorteil, dass er wiederholt verwendet werden kann weil er durch Magnetkraft ohne Klebstoff befestigt wird. Klebstoff. Da der Messpunkt leicht verschoben werden kann, ist er nützlich für vorbereitende oder ergänzende Messungen.

Die maximale Betriebstemperatur beträgt 60°C, da die Magnetkraft berücksichtigt wird.

Die oben genannten Dehnungsmessstreifen der drei Typen messen die Oberflächendehnung des Prüflings. Eingebettete Dehnungsmessstreifen messen die innere Dehnung von Beton, Mörtel oder Asphalt, indem sie in das Material eingebettet werden, bevor es aushärtet. Sie ermöglichen die Messung in der frühen Phase der der Aushärtung des Materials. Einige Serien dieses Typs sind geeignet für Messung in Asphalt bei hoher Temperatur von 200°C.

Zusätzlich gibt es eine Methode zur Messung der Axialkraft in Schrauben, durch die Einbettung eines Dehnungsmessstreifen, der speziell für diesen Zweck vorbereitet ist.
