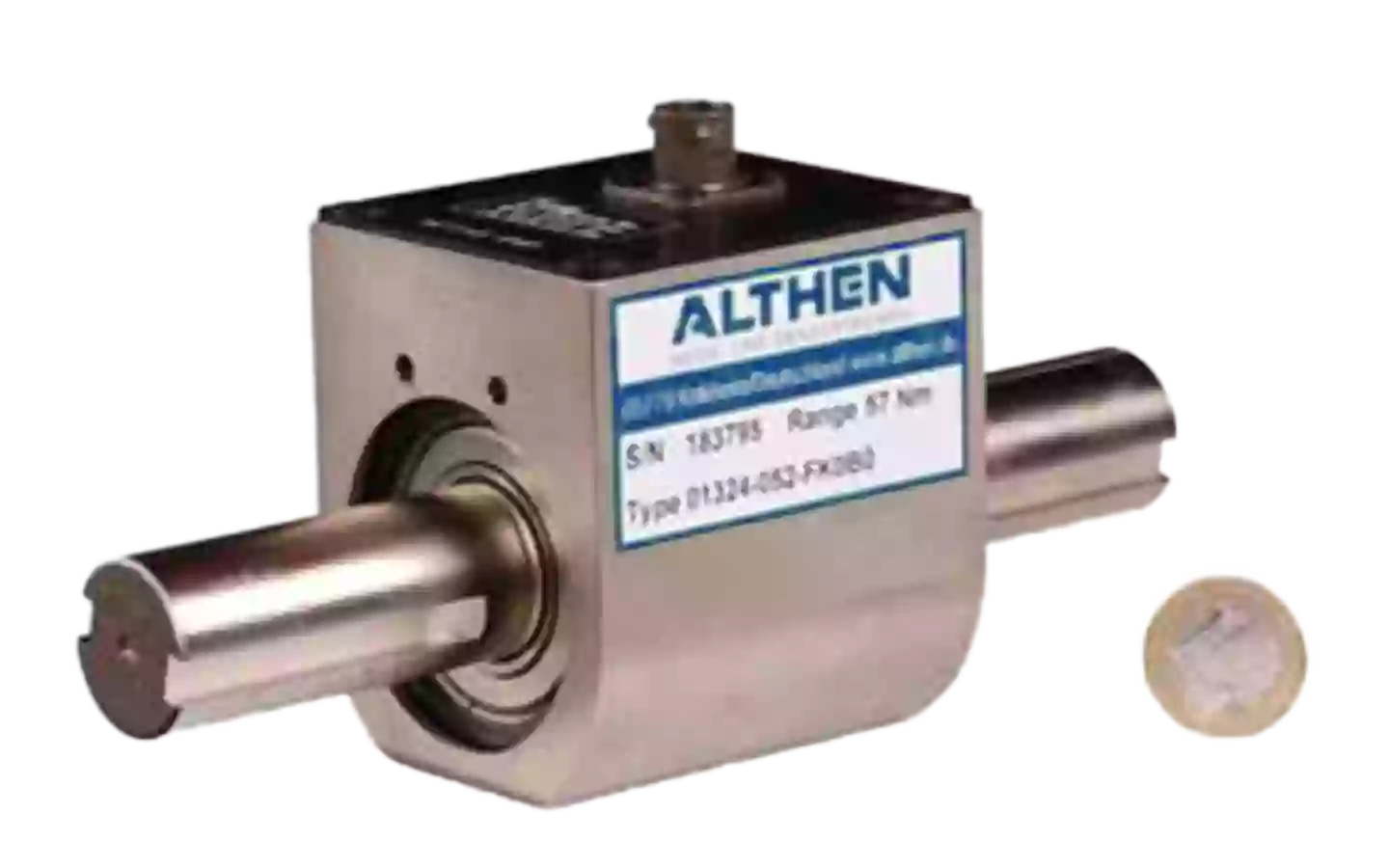

Capteur de couple rotatif à bague collectrice 01324
Capteur robuste pour mesure de couple en rotation jusqu’à 2300 Nm. Configuration arbre-à-arbre avec transmission par bague collectrice. Disponible avec amplificateur ou codeur intégré.
Caractéristiques principales
- Plage de mesure : 0,35 à 2300 Nm
- Vitesse maximale : 5000 tr/min
- Précision : 0,10 % F.S.
- Transmission de signal par bague collectrice
- Options : codeur optique ou amplificateur intégré
- Compatible Auto-ID avec instruments PTI/PMAC 2000
Performances en un coup d’œil
Le capteur de couple rotatif 01324 est spécialement conçu pour des mesures précises de couple en rotation dans des configurations d’arbre en ligne. Grâce à sa bague collectrice de haute qualité, il assure une transmission fiable des signaux, même à grande vitesse.
Conditions d’utilisation
Ce capteur fonctionne de manière optimale dans une large plage de températures (-40 à +85 °C) et convient aux environnements soumis à des variations thermiques grâce à sa faible sensibilité à la température.
Applications possibles
- Bancs d’essai dans l’industrie automobile
- Bancs de test pour moteurs électriques
- Surveillance de lignes d’entraînement
- Tests de précision sur des composants rotatifs
- Recherche et développement en mécatronique
Avantages de ce capteur
Le modèle 01324 constitue une solution fiable pour les applications nécessitant une mesure de couple dynamique et précise. Grâce aux options Auto-ID et amplificateur intégré, il s’intègre facilement aux systèmes de mesure existants.
Autres caractéristiques
- Alimentation jusqu’à 20 VDC
- Résistance de pont : 1000 Ohms
- Signal de sortie : 2,0 mV/V nominal
- Disponible avec connecteurs 4 ou 10 broches
- Capacité de surcharge : 150 %
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Plage de couple | 0,35 à 2300 Nm |
| Capacité de surcharge | 150 % de l’échelle complète |
| Sortie à pleine échelle | 2,0 mV/V nominal |
| Précision (linéarité) | 0,10 % de l’échelle complète |
| Hystérésis | 0,10 % de l’échelle complète |
| Équilibre du zéro | 1,00 % de l’échelle complète |
| Température compensée | 21 à 76 °C |
| Température de fonctionnement | -40 à +85 °C |
| Effet thermique sur le zéro | 0,002 % F.S./°F |
| Effet thermique sur l’étendue | 0,002 % Rdg./°F |
| Résistance du pont | 1000 Ohms |
| Tension d’alimentation maximale | 20 VDC |
| Vitesse maximale de l’arbre | 5000 tr/min |
