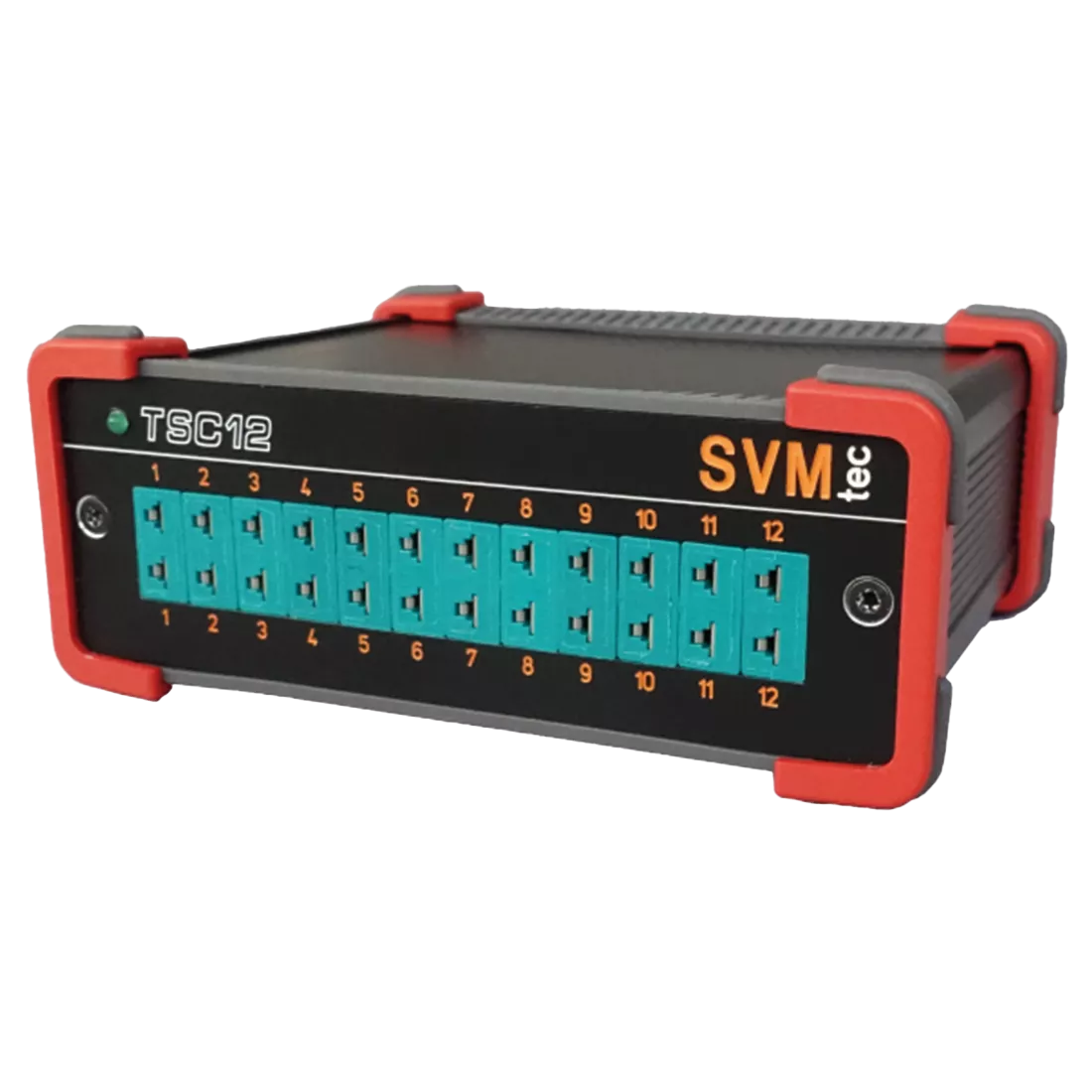

TSC12 Mehrkanal-Temperaturscanner

---

Eigenschaften

• Simultane Erfassung mehrerer Thermoelementspannungs Signale
• Typen: K, T, J, B, E, N, R, S
• Nichtlinearität & Hysterese max. +/- 1K

---

Allgemeine Informationen

Die Temperaturscanner der TSC-Reihe eignen sich zur simultanen Überwachung von 12 Temperaturmessstellen mit hohen Anforderungen bzgl. der Genauigkeit.

Es werden alle gängigen Thermoelement Typen (K, T, J, B, E, N, R, S) unterstützt. Je nach Typ können Temperaturen von -270°C bis +1800°C verarbeitet und überwacht werden.

Der Anschlusstyp kann individuell nach Kundenvorgabe gewählt werden, wobei alle Kanäle standardmäßig mit dem gleichen Sensor-Typ bestückt werden. Die Datenübertragung erfolgt als ASCII-Text in der Einheit Grad Celsius [°C]. Über ein einfaches Protokoll kann die Übertragungsrate im Bereich zwischen 1 und 100Hz eingestellt werden. Die ASCII Daten lassen sich in Excel importieren und bearbeiten.

Die Stromversorgung der Druckscanner mit USB/CAN-Schnittstelle erfolgt über den USB bzw. CAN-Anschluss. Für die Variante mit LAN-Schnittstelle ist ein externes Netzteil notwendig.

Geräte der TSC Standard und -CAN Variante sind serienmäßig mit einem USB-Anschluss ausgestattet, über welchen sie sich leicht konfigurieren lassen. Über USB mit dem Messrechner verbunden meldet sich der Temperaturscanner als virtueller COM-Port im System an. Damit kann er mit jeder Software verwendet werden, die ein serielles Protokoll unterstützt. Ein Beispielprogramm zur Verwendung mit LabVIEW wird mitgeliefert.

Im Lieferumfang der TSC-CAN Geräte befindet sich darüber hinaus eine passende DBC-Datei.

Auf Nachfrage sind individuelle Anpassungen möglich:

• Auswahl von verschiedenen Anschlusstypen in einem Gerät
• Kombination mehrerer Schnittstellen
• Einbau einer Trigger- oder Alarmfunktion bei bestimmten Temperaturen

---
