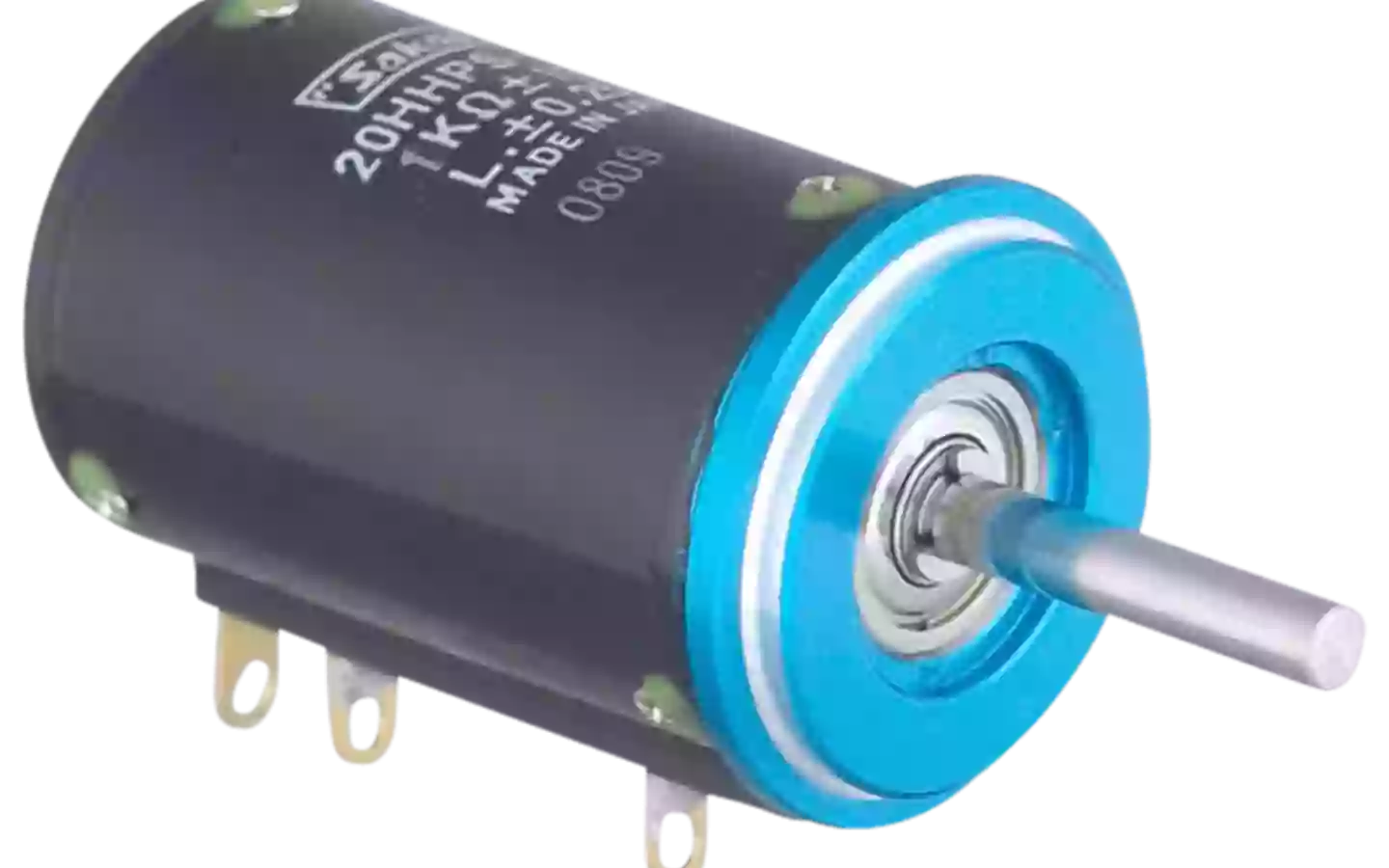

20HHPS Multiturn Drehgeber
Hybrid Potentiometer (Servomount) 5-turn and 10-turn
Eigenschaften
- Hybrid
- Abmessungen (mm) D × L: 20 × 18
- Auflösung: Nahezu unendlich
- Unabhängige Linearität (± %): 0,35 bis 0,2
- Mechanischer Drehwinkel: 1.800°
- Elektrischer Drehwinkel (±5°): 1.800°
Allgemeine Informationen
Über das 20HHPS Mehrgang-Potentiometer
Das 20HHPS ist ein hochauflösendes und langlebiges Mehrgang-Potentiometer in Servomontage-Ausführung mit einem Außendurchmesser von 20 mm.
Ausführung für Buchsenmontage
- 20HHP-5S (5-Gang)
- 20HHP-10S (10-Gang)
Servomontage-Ausführung
- 20HHPS-5S (5-Gang)
- 20HHPS-10S (10-Gang)
Verfügbare Sonderausführungen
Zusätzliche Abgriffe (bis zu 1 Abgriff verfügbar), Mehrfachausführung (bis zu 2 gekoppelte Potentiometer verfügbar), Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 2 mm Durchmesser und 10 mm Länge), Wellendurchmesser ø 6,35 mm für 20HHP bzw. ø 3,175 mm für 20HHPS, Buchse mit Zollabmessungen, kundenspezifische Bearbeitung der Welle, Ausführung mit Rutschkupplung (20 mN·m bis 60 mN·m), Ausführung mit Endschalter-Adapter sowie einfach abgedichtetes Gehäuse (außer bei Servomontage-Ausführung).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Precision Class | ±0.2% ±0.1% |
| Contact resistance variation | Within 5% C.R.V. (5-turn), Within 3% C.R.V. (10-turn) |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 360º X n ±5º (n: No. of turns) |
| Independent linearity tolerance (5-turn 10-turn) | Standard Class: ±0.35% ±0.25% |
| Insulation resistance | Over 100MΩ at 1,000V.D.C. |
| Mass | Approx. 20g (5-turn), Approx. 30g (10-turn) |
| Max. working voltage | 500V |
| Mechanical travel | 360º X n (+10º n: No. of turns) |
| Output smoothness | Within 0.05% against input voltage(5-turn), Within 0.015% against input voltage(10-turn) |
| Power rating | 1.0W (5-turn), 2.0W (10-turn) |
| Resistance temp. coefficient | ±100p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft dia. (mm) | 6 |
| Standard resistance values | 2k, 5k, 10k, 20k, 50k (Ω) (5turn). 2k, 5k, 10k, 20k, 50k, 100k (Ω) (10turn) |
| Starting torque | Within 5mN·m (50gf·cm) (bushingmount type), Within 5mN·m (50gf·cm) (Servomount type) |
| Stopper strength | Approx. 0.9N - m (9kgf - cm) (bushingmount type), Approx. 0.9N - m (6kgf - cm) (servomount type) |
| Total resistance tolerance | Standard Class ±10%(K) Precision Class ±5%(J) |
