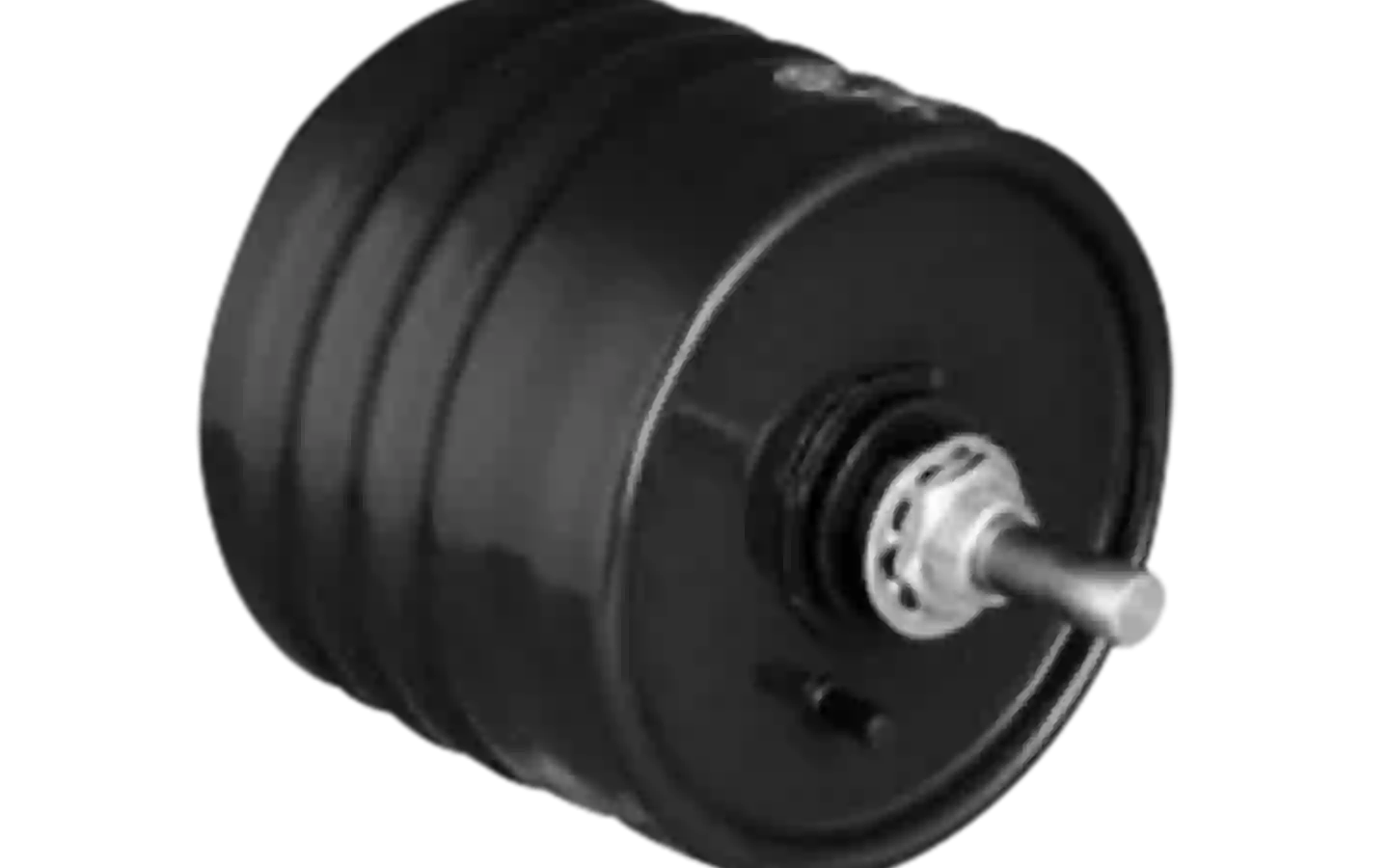

OF50 Ölgefülltes Potentiometer
Wirewound (Bushingmount) with excellent lifetime and high durability
Eigenschaften
- Abmessungen (mm) D × L: 62 × 50
- Wellendurchmesser (mm): 5
- Unabhängige Linearität (± %): 1,0 bis 0,5
- Mechanischer Drehwinkel: 300° ±5°
- Elektrischer Drehwinkel (±5°): 280° ±5°
Allgemeine Informationen
Über das OF50 ölgefüllte Potentiometer
Das OF50 ist ein Potentiometer für allgemeine Anwendungen mit Anschlag und eignet sich für den Einsatz bei hohen Spannungen.
Verfügbare Sonderausführungen
Zusätzliche Abgriffe (bis zu 1 Abgriff verfügbar), Mehrfachausführung (bis zu 2 gekoppelte Potentiometer verfügbar), kundenspezifischer elektrischer Drehwinkel, Wellendurchmesser ø 6,35 mm, Buchse mit Zollabmessungen, kundenspezifische Bearbeitung der Welle, Ausführung ohne Anschlag (der elektrische Drehwinkel bleibt bei 280° ±5°) sowie Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 6 mm Durchmesser und 25 mm Länge).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 280º ±5º |
| Independent linearity tolerance | Standard Class ±1.0%, Precision Class ±0.5% |
| Insulation resistance | Over 100MΩ at 1,000 V.D.C. |
| Mass | Approx. 300g |
| Max. practical resistance value | 50kΩ |
| Mechanical travel | 300º ±5º |
| Noise | Within 100Ω E.N.R. |
| Power rating | 0.5W |
| Resist. temp. coefficient of wire | ±20p.p.m./ºC |
| Standard resistance range | 100Ω to 20kΩ |
| Starting torque | Within 30mN·m (300gf·cm) |
| Stopper strength | Approx. 0.9N·m (9kgf·cm) |
| Total resistance tolerance | Standard Class ±10% (K), Precision Class ±5% (J) |
