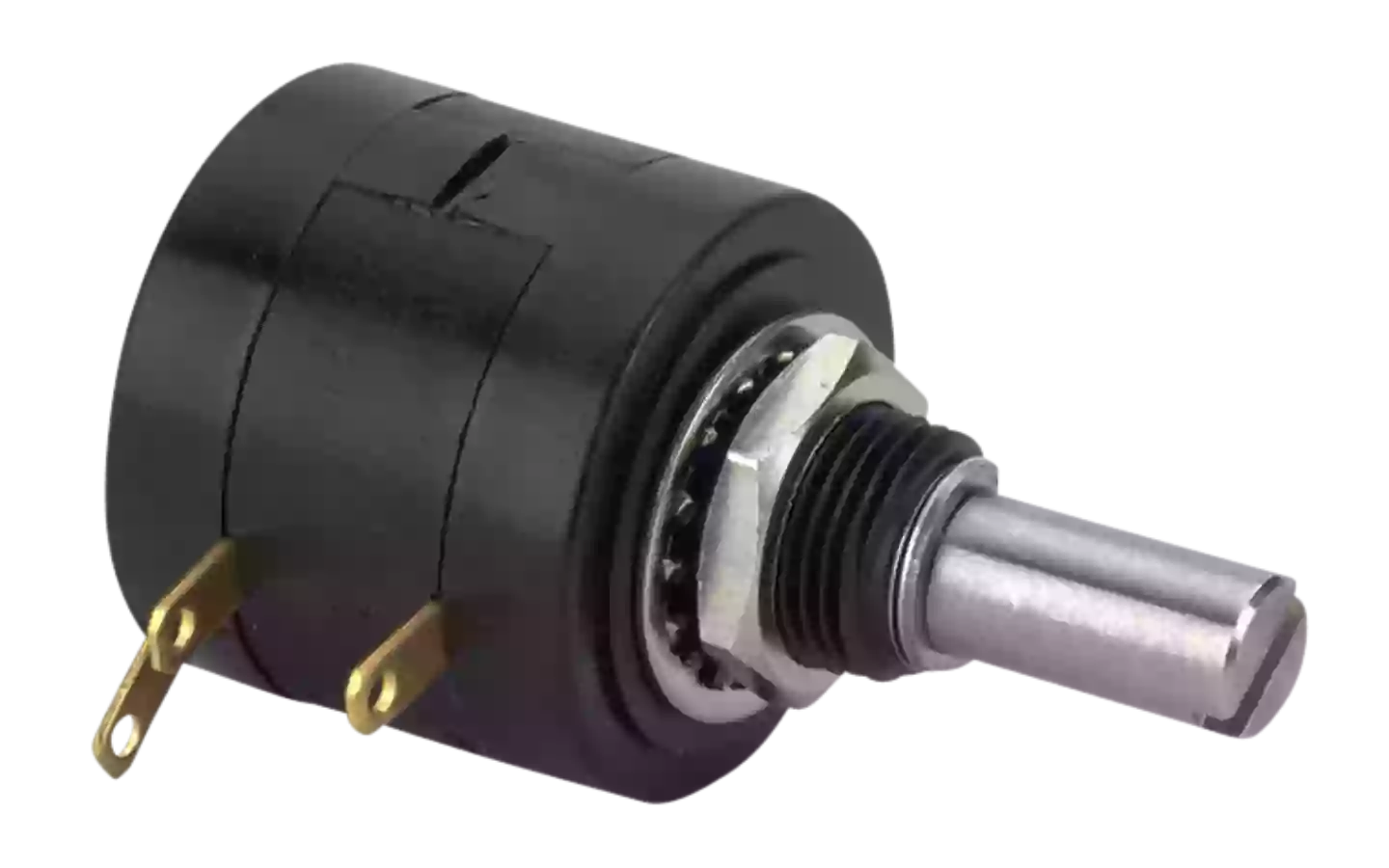

22HHP Multiturn Drehgeber
Hybrid Potentiometer (Bushingmount) 5-turn and 10-turn
Eigenschaften
- Hybrid
- Abmessungen (mm) D × L: 22 × 19
- Auflösung: Nahezu unendlich
- Unabhängige Linearität (± %): 0,25 bis 0,1
- Mechanischer Drehwinkel: 3.600°
- Elektrischer Drehwinkel (±5°): 3.600°
Allgemeine Informationen
Über das 22HHP Mehrgang-Potentiometer
Das 22HHP ist ein kostengünstiges, hochauflösendes und langlebiges Mehrgang-Potentiometer für die Buchsenmontage mit einem Außendurchmesser von 22 mm.
Ausführung für Buchsenmontage
- 5-Gang-Modelle: 22HHP-5, 22HHP-5M, 22HHP-5E, 22HHP-5N
- 10-Gang-Modelle: 22HHP-10, 22HHP-10M, 22HHP-10E, 22HHP-10N
Servomontage-Ausführung
- 5-Gang-Modell: 22HHPS-5
- 10-Gang-Modell: 22HHPS-10
Verfügbare Sonderausführungen
Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 6 mm Durchmesser und 15 mm Länge), 3-Gang-Ausführung, Mehrfachausführung (bis zu 10 gekoppelte Potentiometer verfügbar), Ausführung mit hohem Drehmoment, spezielle Wellendurchmesser (ø 3 mm, ø 3,175 mm, ø 4 mm, ø 5 mm, ø 6,35 mm), kundenspezifische Bearbeitung der Welle, Ausführung mit Kunststoffwelle, Ausführung mit Metallbuchse (22HHPM mit Verdrehsicherung), einfach abgedichtetes Gehäuse, zusätzlicher Abgriff (bis zu 1 Abgriff, nur bei der 10-Gang-Ausführung) sowie Ausführung mit integrierter Rutschkupplung (20 mN·m bis 60 mN·m).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Precision Class | ±0.2% ±0.1% |
| Contact resistance variation | Within 5% C.R.V. (5-turn), Within 3% C.R.V. (10-turn) |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 360º X n ±5º (n: No. of turns) |
| Independent linearity tolerance (5-turn 10-turn) | Standard Class: ±0.35% ±0.25% |
| Insulation resistance | Over 100MΩ at 1,000V.D.C. |
| Mass | Approx. 20g (Bushingmount), Approx. 30g (Servomount) (both 5-turn and 10-turn) |
| Max. torque exerted on fastening the mounting nut to the bushing | Within 1.0N·m (10kgf·cm) (in case of panel thickness with over 2.5mm, the rotating torque may become heavier) |
| Max. working voltage | 500V |
| Mechanical travel | 360º X n (+10º n: No. of turns) |
| Output smoothness | Within 0.05% against input voltage (5-turn), Within 0.015% against input voltage (10-turn) |
| Power rating | 1.0W (5-turn) 2.0W (10-turn) |
| Resistance temp. coefficient | ±100p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft dia. (mm) | 6 |
| Standard resistance values | 1k, 2k, 5k, 10k, 20k, 50k (Ω) (5turn). 2k, 5k, 10k, 20k, 50k, 100k (Ω) (10turn) |
| Starting torque | Within 5mN·m (50gf·cm) |
| Stopper strength | Approx. 0.9N·m (9kgf·cm) |
| Total resistance tolerance | Standard Class ±10%(K), Precision Class ±5%(J) |
