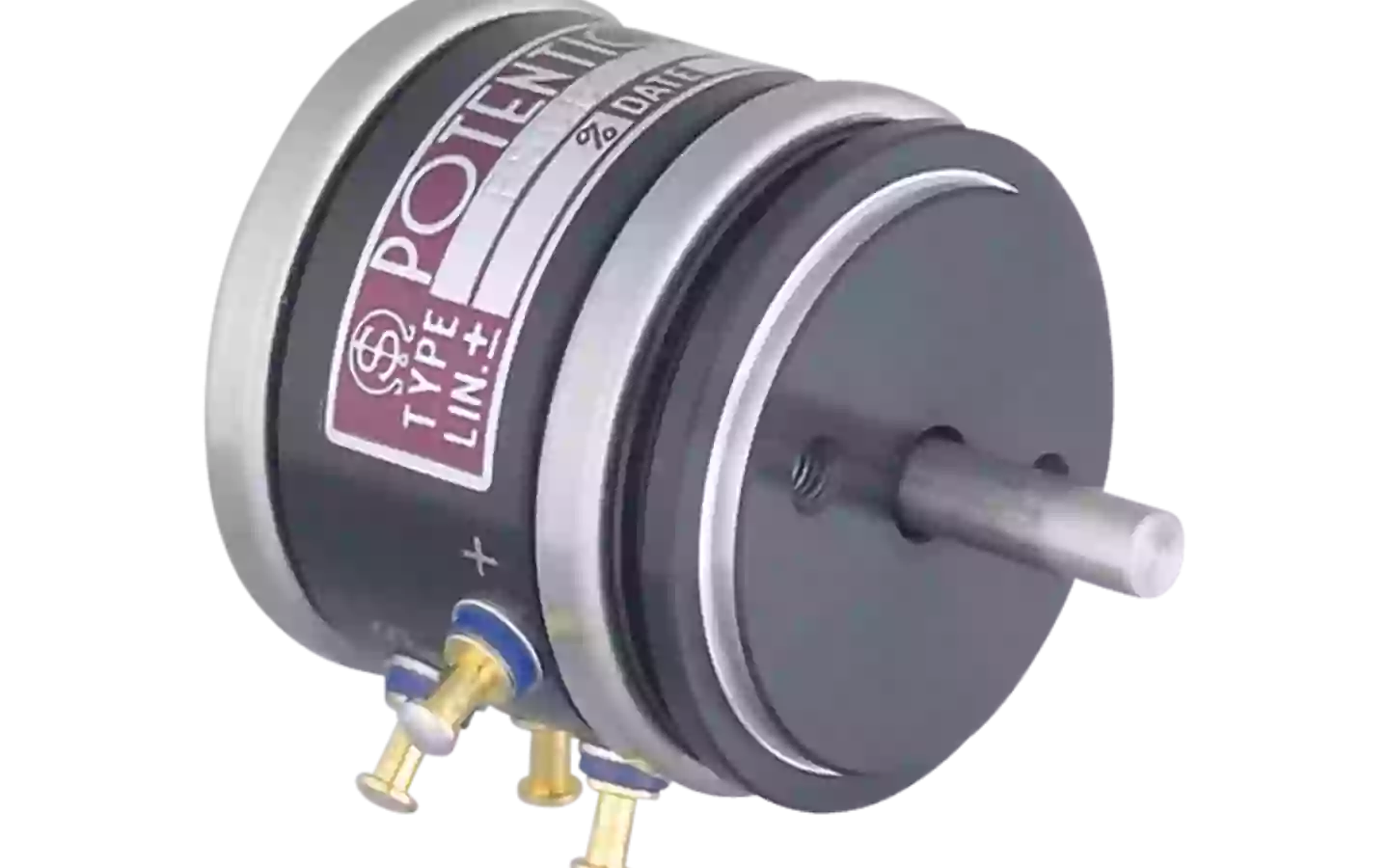

FSCB22A Sinus Cosinus Potentiometer
Kugelgelagertes (Servomount) Potentiometer mit präzisem Sinus/Cosinus-Ausgang
Eigenschaften
- Abmessungen (mm) D×L: 22,23 × 22,5
- Widerstandselement: Leitfähiger Kunststoff
- Funktionscharakteristik: 360° Sin/Cos
- Spitzenwertabweichung (± %): 2,0 bis 1,0
- Mechanischer Drehbereich: 360°
- Elektrischer Drehbereich: 360°
Allgemeine Informationen
Das FSCB22A ist ein Potentiometer in Servomount-Ausführung mit Kugellagern und präzisem Sinus-/Cosinus-Ausgang. Es ist in verschiedenen Durchmessern erhältlich.
Verfügbare Standardausführungen
Mehrfachausführung (bis zu 8 Einheiten verfügbar; die Gehäuselänge verlängert sich pro zusätzlicher Einheit um 16 mm), Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 3 mm Durchmesser und 10 mm Länge), Wellendurchmesser ø 3,175 mm in Zollabmessung, Sonderbearbeitung der Welle sowie ölgefüllte Ausführung.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Conformity tolerance (peak-peak) | Standard Class ±2.0%, Precision Class ±1.0% |
| Contact resistance variation | Within 8% C.R.V. |
| Dielectric strength | 1 minute at 500 V.A.C. |
| Electrical travel | 360º (Endless) |
| Insulation resistance | Over 1,000MΩ at 500 V.D.C. |
| Mass | Approx. 20g |
| Max. working voltage | 250V |
| Mechanical travel | 360º (Endless) |
| Output smoothness | Within 0.1% against input voltage |
| Power rating | 0.5W |
| Resist. temp. coefficient | ±400p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft dia. (mm) | 3 |
| Special practical resistance values | 500, 20k, 50k (Ω) |
| Standard resistance values | 1k, 2k, 5k, 10k (Ω) |
| Starting torque | Within 3mN·m (30gf·cm) |
| Total resistance tolerance | Standard Class ±15% (L), Precision Class ±10% (K) |
