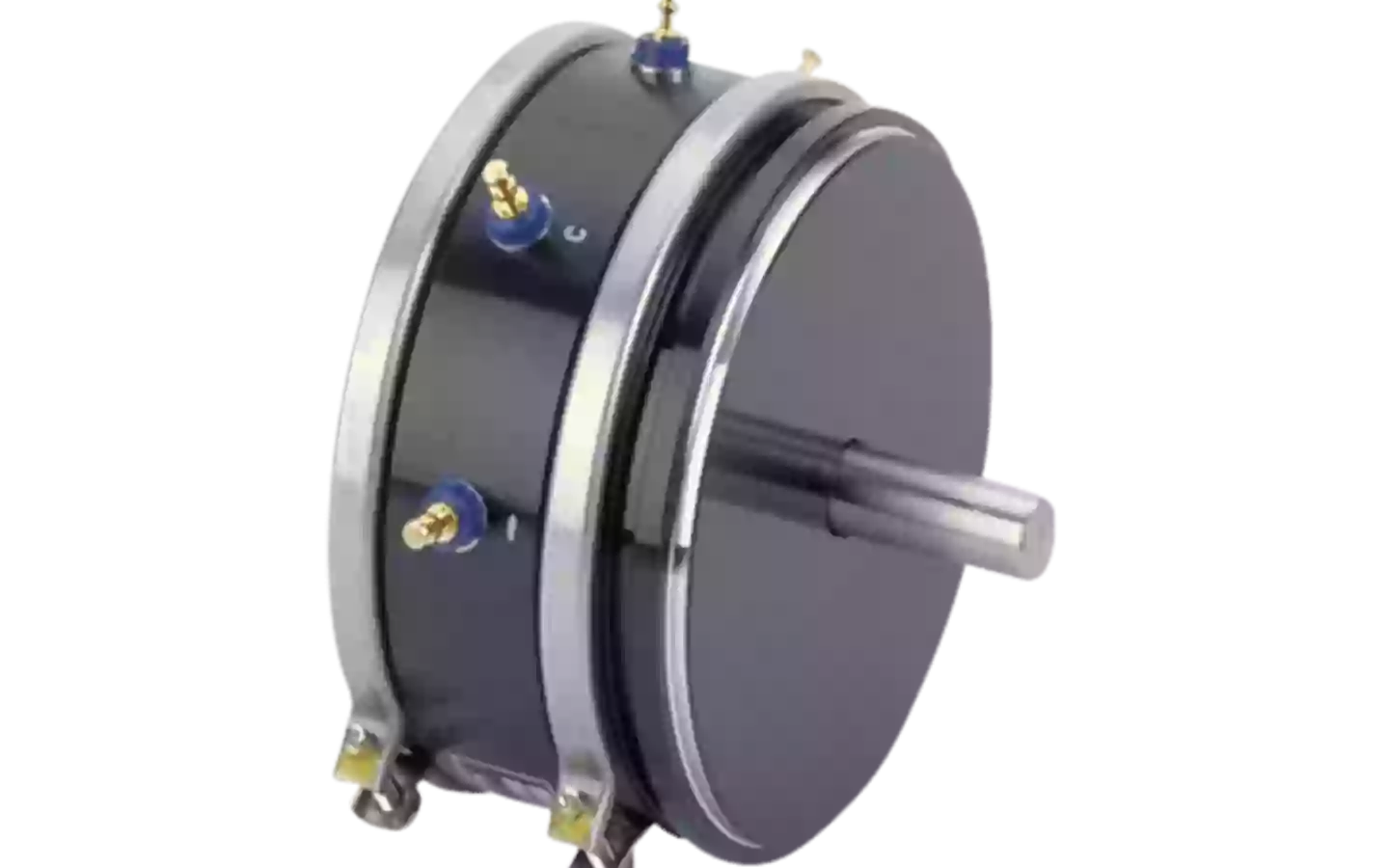

FSCB50A Sinus Cosinus Potentiometer
Nichtlineares SIN/COS-Potentiometer aus leitfähigem Kunststoff (Servomount-Ausführung)
Eigenschaften
- Abmessungen (mm) D×L: 50,8 × 26
- Widerstandselement: Leitfähiger Kunststoff
- Funktionscharakteristik: 360° Sin/Cos
- Spitzenwertabweichung (± %): 0,5 bis 0,2
- Mechanischer Drehbereich: 360°
- Elektrischer Drehbereich: 360°
Allgemeine Informationen
Das FSCB50A ist ein Potentiometer in Servomount-Ausführung mit Kugellagern und präzisem Sinus-/Cosinus-Ausgang. Es ist in verschiedenen Durchmessern erhältlich.
Verfügbare Standardausführungen
Mehrfachausführung (bis zu 3 Einheiten verfügbar; die Gehäuselänge verlängert sich pro zusätzlicher Einheit um 16 mm), Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 6 mm Durchmesser und 15 mm Länge), Ausführung mit Buchsenmontage, Wellendurchmesser ø 6,35 mm in Zollabmessung, Sonderbearbeitung der Welle sowie ölgefüllte Ausführung.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Precision Class | ±0.3% |
| Precision Class | ±10% (K) |
| Super Precision Class | ±0.2% |
| Conformity tolerance (peak-peak) | Standard Class ±0.5% |
| Contact resistance variation | Within 8% C.R.V. |
| Dielectric strength | 1 minute at 1,000V.A.C. |
| Electrical travel | 360º (Endless) |
| Insulation resistance | Over 1,000MΩ at 500 V.D.C. |
| Mass | Approx. 120g |
| Max. working voltage | 250V |
| Mechanical travel | 360º (Endless) |
| Output smoothness | Within 0.1% against input voltage |
| Power rating | 1.25W |
| Resist. temp. coefficient | ±400p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft dia. (mm) | 6 |
| Special higher practical resistance values | 20k, 50k, 100K (Ω) |
| Standard resistance values | 1k, 2k, 5k, 10k (Ω) |
| Starting torque | Within 5mN·m (50gf·cm) |
| Total resistance tolerance | Standard Class ±15% (L) |
