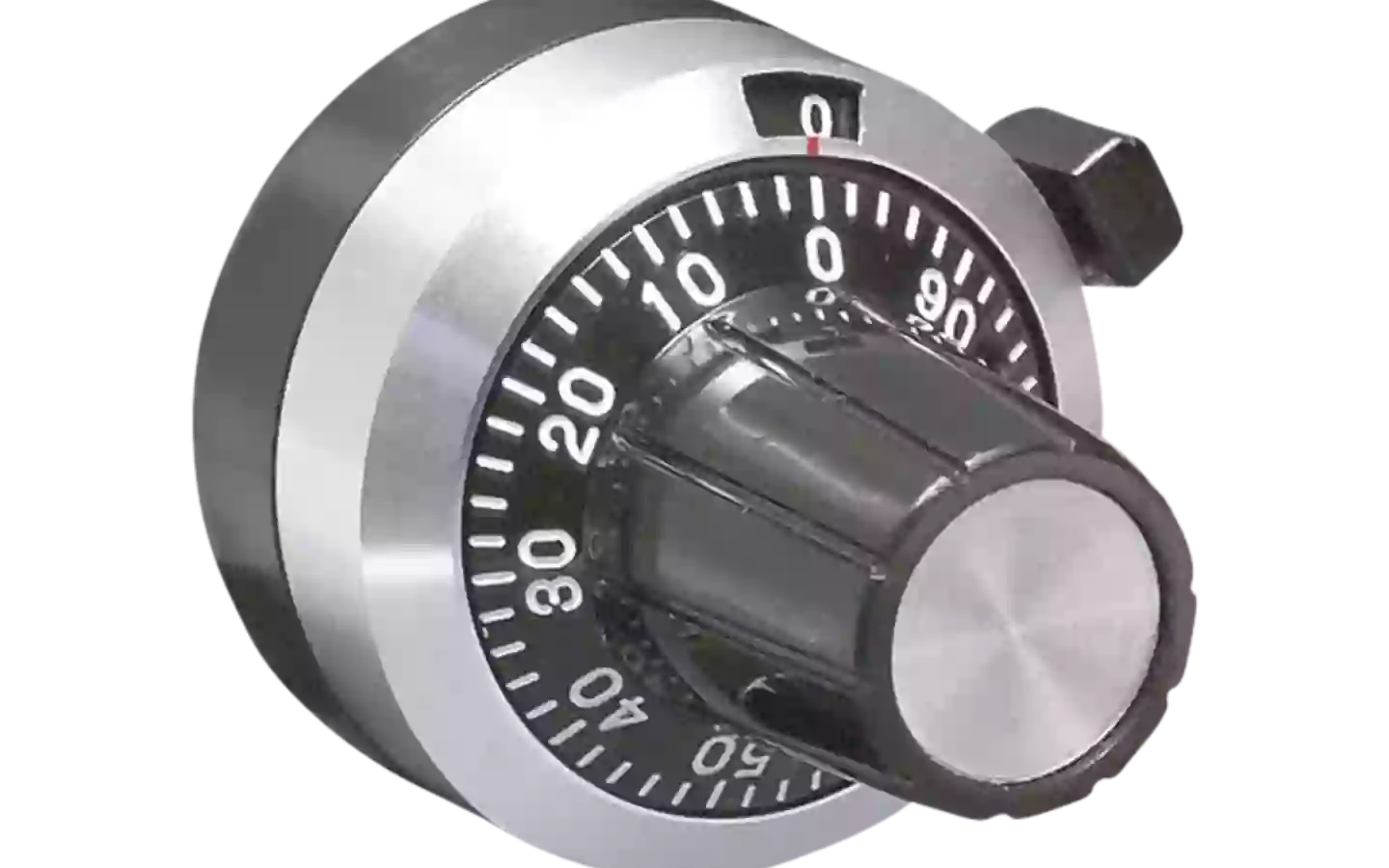

MG Drehzähler-Potentiometer (analog)

---

Eigenschaften

• Anzeige: Analog
• Außenabmessungen (mm): 22
• Max. Anzahl zählbarer Umdrehungen: 20
• Passender Wellendurchmesser (mm): 3, 3,175, 4, 6, 6,35
• Arretiervorrichtung: Ja

---

Allgemeine Informationen

Das Modell MG ist eine kostengünstige Ausführung und mit zwei verschiedenen Arretiermechanismen erhältlich.

Umdrehungszähler für Potentiometer sind für den Einsatz mit Helicalohm-Potentiometern und Mehrgangpotentiometern konzipiert. Sie zeichnen sich durch ein elegantes Design und eine robuste Konstruktion aus und ermöglichen ein einfaches Ablesen, eine gleichmäßige Drehbewegung sowie eine präzise Zählung der Umdrehungen.

Sonderausführungen verfügbar

Außengehäuse und Drehknopf sind in verschiedenen Farben erhältlich, beispielsweise Schwarz oder Grau.

Darüber hinaus ist eine Innenskala mit 100 Teilstrichen verfügbar. In Kombination mit einem 10-Gang-Potentiometer ermöglicht dies eine Ablesung bis zu 1/1.000.

Montage der MG-Serie

Nachdem das Potentiometer mit der Montagemutter an der Frontplatte befestigt wurde, wird die Welle des Potentiometers bis zum Anschlag gegen den Uhrzeigersinn gedreht.

Anschließend wird die Welle in die Montageöffnung des zuvor auf „0“ eingestellten Umdrehungszählers eingesetzt.

Die Welle des Potentiometers wird anschließend mit der Schraube am Drehknopf des Umdrehungszählers fixiert. Dazu wird der mitgelieferte Sechskantschlüssel verwendet. Damit ist die Montage abgeschlossen.
