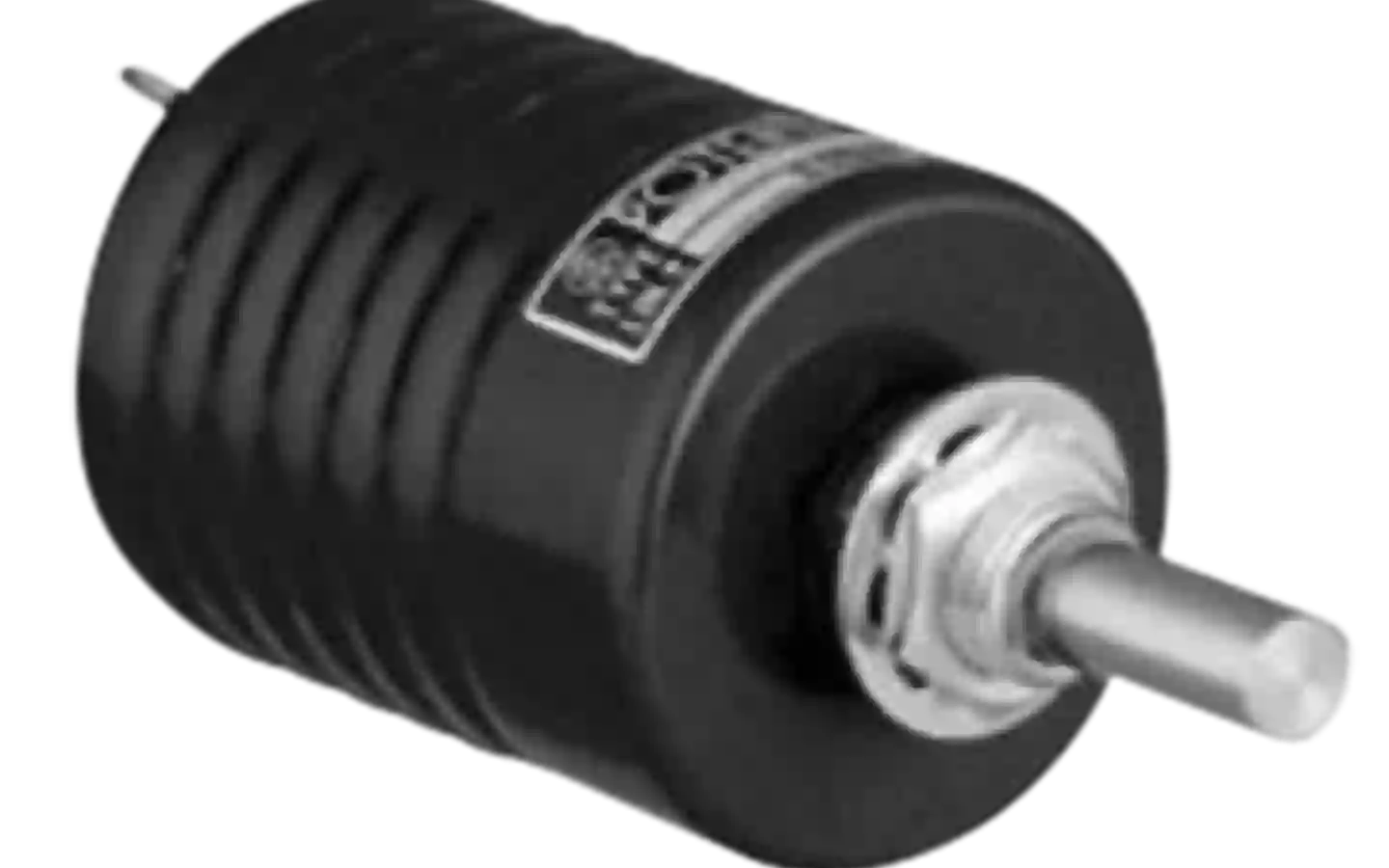

OF20HHPS Ölgefülltes Potentiometer
Hybrid-Ölgefülltes Potentiometer (Servomount-Ausführung)
Eigenschaften
- Abmessungen (mm) D×L: 32 × 45
- Wellendurchmesser (mm): 6
- Unabhängige Linearität (± %): 0,25 bis 0,1
- Mechanischer Drehbereich (+10° 0°): 3.600° +10° 0°
- Elektrischer Drehbereich (±5°): 3.600° ±5°
Allgemeine Informationen
Das OF20HHPS ist ein kompaktes Präzisions-Mehrgangpotentiometer in Servomount-Ausführung mit langer Lebensdauer und hoher Auflösung.
Verfügbare Sonderausführungen
Zusätzlicher Abgriff (bis zu 1 Abgriff verfügbar), 5-Gang-Ausführung, Wellendurchmesser in Zollabmessung (ø 6,35 mm), Buchse mit Zollabmessungen, Sonderbearbeitung der Welle, Ausführung mit drahtgewickeltem Widerstandselement (Modelle OF20HP und OF20HPS). Technische Details zu diesen Ausführungen finden Sie bei den Modellen 20HP und 20HPS.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Contact resistance variation | Within 3% C.R.V. |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 3,600º ±5º |
| Independent linearity tolerance | Standard Class ±0.25%, Precision Class ±0.1% |
| Insulation resistance | Over 100MΩ at 1,000 V.D.C. |
| Mass | Approx. 100g |
| Max. working voltage | 300V |
| Mechanical travel | 3,600º+10º 0º |
| Output smoothness | Within 0.015% against input voltage |
| Power rating | 2.0W |
| Resist. temp. coefficient of wire | ±100p.p.m./ºC |
| Resolution | Essentially infinite |
| Standard resistance range | 2k, 5k, 10k, 20k, 50k, 100k (Ω) |
| Starting torque | Within 20mN·m (200gf·cm) |
| Stopper strength | Approx. 0.9N·m (9kgf·cm) (bushingmount type), Approx. 0.6N·m (6kgf·cm) (servomount type) |
| Total resistance tolerance | Standard Class ±10% (K), Precision Class ±5% (J) |
