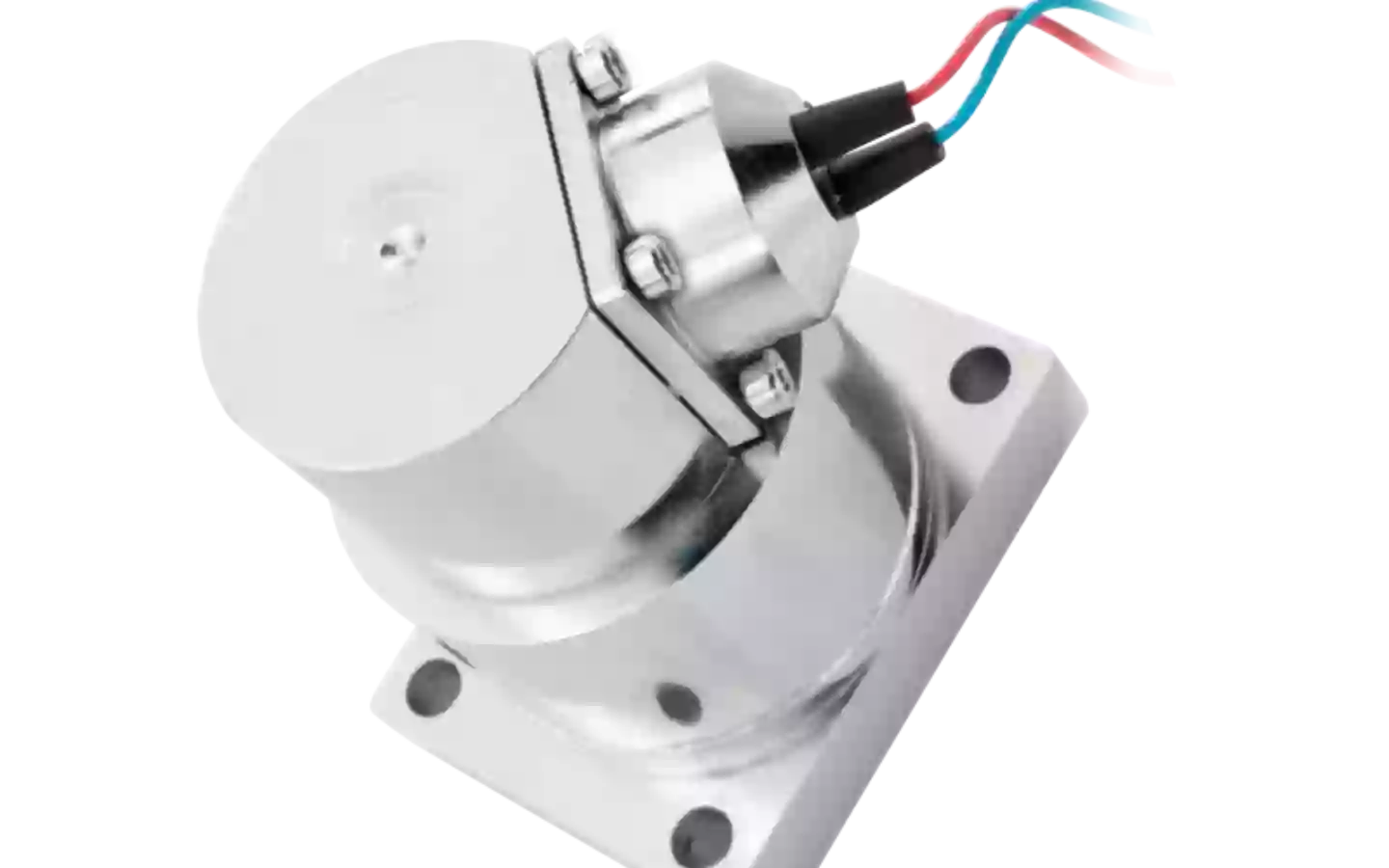

APR3920 Differenzdruck-Aufnehmer für Unterwasserindustrie

---

Eigenschaften

• Silicon-on-Sapphire-Sensortechnologie
• Standard-Messbereich 0-50 bar DP
• 690 bar Leitungsdruck
• 1.200 bar sekundärer Sicherheitsbehälter
• Eintauchen bis zu 3.000 m über N.N.

---

Allgemeine Informationen

Der Differenzdrucktransmitter APR3920 bietet eine sehr genaue Niederdruck-Nass-Differenzdruckmessung bei extrem hohen Leitungsdrücken. Das Gehäuse ist für die dauerhafte Installation in sehr anspruchsvollen Unterwasseranwendungen konzipiert und ist vollständig abgedichtet, um einem Außendruck von 300 bar standzuhalten. Er ist für das Eintauchen in unter Druck stehendes dielektrisches Öl mit Seewasser zur Überwachung von Unterwasser-Bohrlochsteuerventilen oder zur hydraulischen Druckmessung vorgesehen.

Die einzigartige Silicon-on-Sapphire-Sensortechnologie bietet eine hervorragende Leistung und eine ausgezeichnete Stabilität über einen großen Temperaturbereich. Der Sensor kann hohen Überdrücken standhalten und bietet eine hervorragende Korrosionsbeständigkeit mit praktisch keiner Hysterese. Dank der hervorragenden Isolationseigenschaften des Saphirs kann der Sensor über einen sehr weiten Temperaturbereich ohne Leistungseinbußen betrieben werden.

Der Druckmessumformer APR3920 bietet Oberflächenmontage mit einer Montageplatte aus Edelstahl und zwei redundanten O-Ring-Stirnflächendichtungen. Sowohl der Hoch- als auch der Niederdruckanschluss können einem Überdruck von 1.000 bar standhalten, ohne dass es zu Schäden oder Leistungseinbußen kommt. Die medienberührten Teile aus einer Titanlegierung entsprechen den NACE-Anforderungen an die Korrosionsbeständigkeit. Der elektrische Anschluss erfolgt über ein hochbelastbares PTFE-Kabel mit optionalem Ausrichtungswinkel. Das Ausgangssignal ist eine 4-20 mA, 2-Draht-Stromschleife, die von einer externen 10-36 Vdc-Versorgung gespeist werden kann. Jedes Gerät ist bis zu einer Tiefe von 3.000 Metern hyperbarisch getestet. ESS-Tests und umfassende Dokumentationen sind ebenfalls erhältlich.

Die Anwendung umfasst die Steuerung der chemischen Injektion für Unterwasserbohrungen zur Öl- und Gasförderung.

Optional ist eine ATEX- und IECEx-zugelassene Version dieses Produkts für den Explosionsschutz für brennbare Gase (Zone 0), Stäube (Zone 20) und Bergbaubereiche (Gruppe I M1) erhältlich.

Eigenschaften

• Silicon-on-Sapphire-Sensortechnologie für hervorragende Leistung
• Standard-Messbereich 0-50 bar DP
• 690 bar Leitungsdruck
• 1.200 bar sekundärer Sicherheitsbehälter
• Eintauchen bis zu 3.000 m über N.N.
• Option für hohe Genauigkeit
• NACE-Korrosionsbeständigkeit
• ATEX/IECEx-Option verfügbar (einschließlich M1 für Bergbauanwendungen)
• Überdruckgeprüft
• ESS-Tests und umfassende Dokumentationen verfügbar

---
