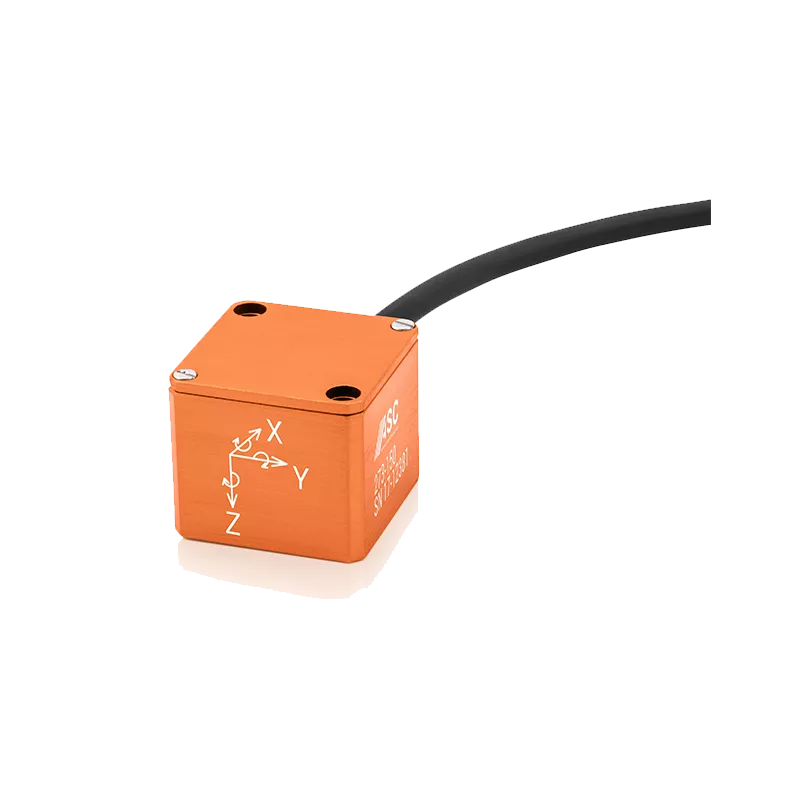

ASC 273 Drehratensensor
Triaxialer Drehratensensor mit MEMS-Vibrationsringtechnologie
Eigenschaften
- 3-axialer Sensor
- Frequenzbereiche ±75°/s, ±150°/s, ±300°/s und ±900°/s
- Rauschdichte: 0,02 °/s/√Hz
- Geringe Vorspannungsinstabilität (12°/Std.)
- Geringe Random Walk-Winkelabweichung (0,2°/√hr)
- Niedriger Stromverbrauch
- Hohe Schockabweisung
- Niedrige g-Empfindlichkeit
- Große Bandbreite
Allgemeine Informationen
Die Präzisions-Navigations- und Ausrichtungskreisel von ASC bestehen aus robusten MEMS-Vibrationsringelementen aus Silizium. Wenn der Kreisel gedreht wird, verursachen die auf den Siliziumring wirkenden Corioliskräfte eine radiale Bewegung am Ringumfang, deren Größe proportional zur Winkelgeschwindigkeit der Drehung ist. Der Kreisel erzeugt somit ein analoges Spannungssignal, das linear proportional zur Winkelgeschwindigkeit ist. Das ausgewogene Ringdesign führt zu einer hervorragenden Schock- und Vibrationsunempfindlichkeit.
Die industrietauglichen MEMS-Kreisel von ASC zeichnen sich durch eine hervorragende Bias-Instabilität und eine sehr geringe Rauschdichte aus, sind winkelunabhängig und reagieren empfindlich auf lineare Beschleunigungen.
Eigenschaften ASC 273 Gyroskop
- 3-axialer Sensor
- Frequenzbereiche ±75°/s, ±150°/s, ±300°/s und ±900°/s
- Rauschdichte: 0,02 °/s/√Hz
- Geringe Vorspannungsinstabilität (12°/Std.)
- Geringe Random Walk-Winkelabweichung (0,2°/√hr)
- Niedriger Stromverbrauch
- Hohe Schockabweisung
- Niedrige g-Empfindlichkeit
- Große Bandbreite
Optionen ASC 273 Gyroskop
- Kundenspezifische Kabellänge
- Kundenspezifischer Stecker
Anwendungen ASC 273 Gyroskop
- Präzisionsnavigation und Zielführung
- Navigation im Auto
- Präzisions-GPS Fahrzeug- und Personen-Navigationshilfen (Dead Reckoning Navigation)
- Erfassung der Gier-, Nick- und Rollrate von Fahrzeugen
- Erkennung von Gesten
- Bewegungsverfolgung
- Präzisionslandwirtschaft
- Kamera/Antenne/Plattform-Stabilisierung
- Industrie und Robotik
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
Spezifikationen | Wert |
---|---|
Bandwidth | 150 Hz (max.) |
Bias | 1.65 ± 0.08 V |
Bias instability | 12 °/hr |
Bias variation with temperature (referred to the value at +25°c) | typ. 1°/s, max. 3°/s |
Measurement range | ±75°/s, ±150°/s, ±300°/s, ±900°/s |
Non-linearity | typ. 0.06, max. ±0.15 |
Rate noise density | 0.02 °/s/√Hz |
Sensitivity | 13.2 mV/°/s, 6.6 mV/°/s, 3.3 mV/°/s, 1.1 mV/°/s |
Supply voltage | 5 - 40 VDC |
