FDRF627 Smart-Weld Serie

Laser-Nahtverfolgungssystem für die Schweißautomatisierung und die Prüfung des Schweißnahtprofils

Eigenschaften

FDRF627 Smart-Weld – Laserprofiler mit direkter Verbindung zur Robotersteuerung
Echtzeit-Erkennung, -Verfolgung und -Messung
Funktioniert mit allen Oberflächen, auch glänzenden
Anschluss an alle gängigen Robotersteuerungen

Allgemeine Informationen

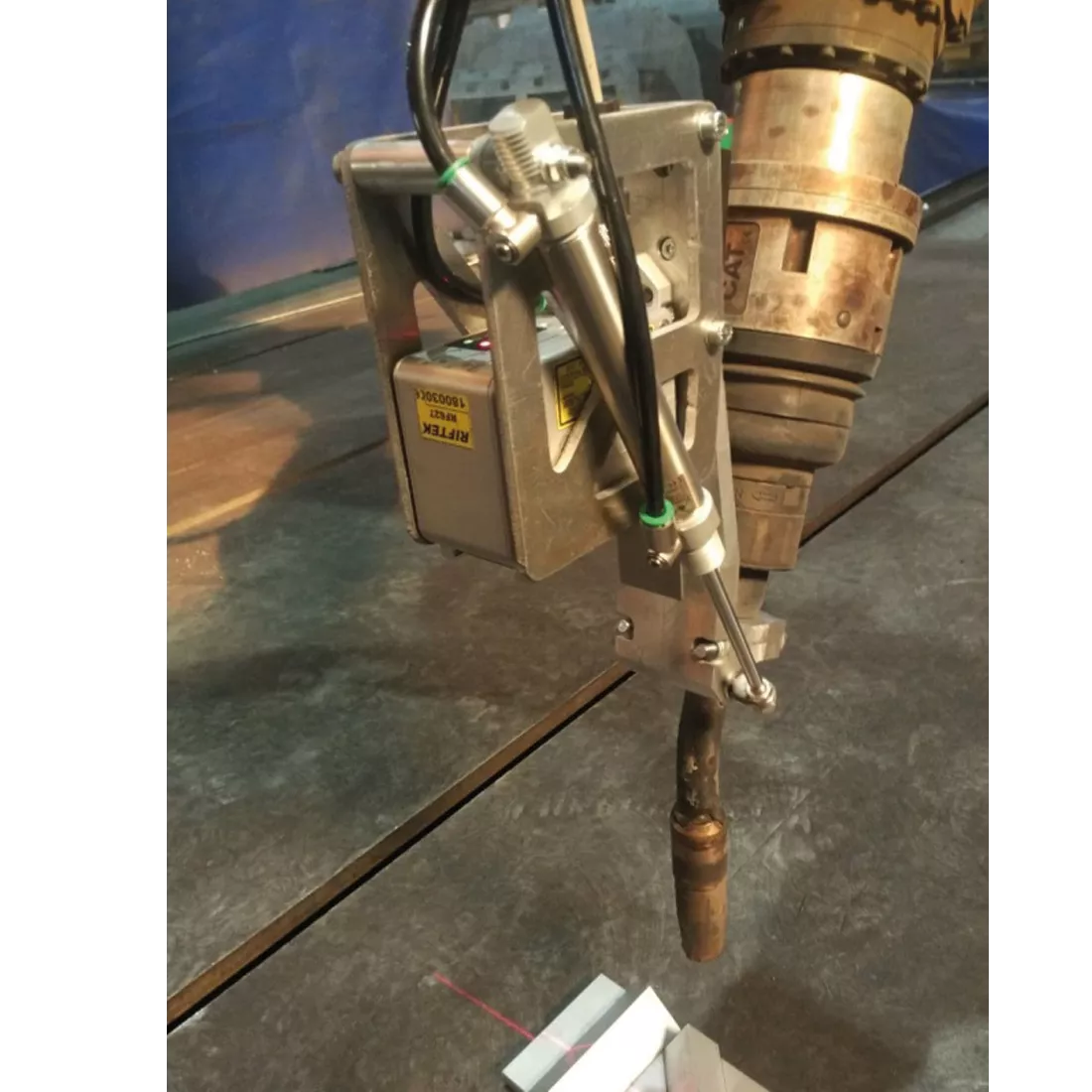

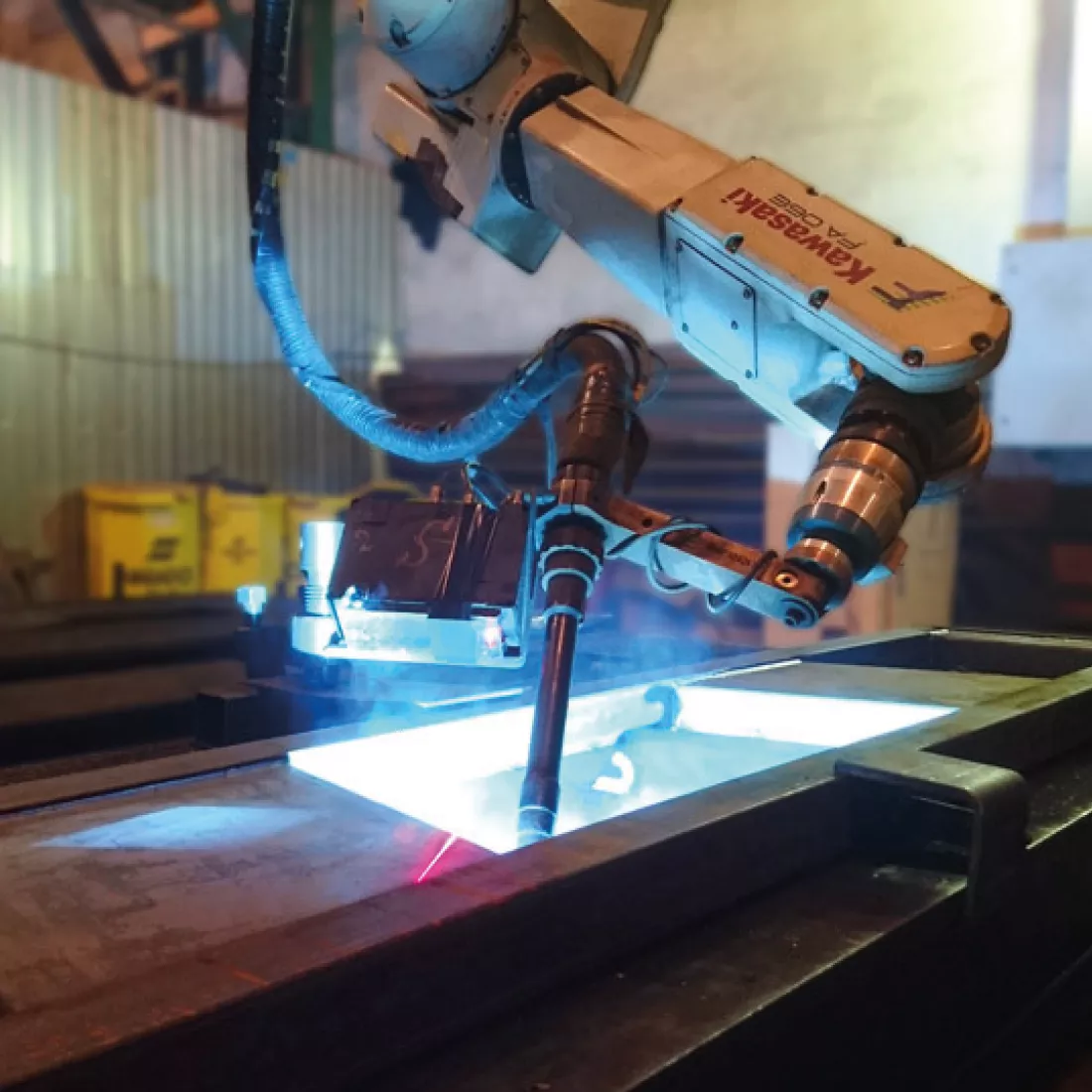

Die FDRF627 Smart-Weld Series ist ein industrielles Laser-Trackingsystem für den Einsatz in automatisierten Schweißrobotersystemen. Es unterstützt den Schweißprozess in Echtzeit durch automatische Führung des Schweißkopfs, visuelle Prozesskontrolle sowie die Messung geometrischer Parameter von Schweißnut und Schweißnaht. Damit eignet sich das System ideal für Anwendungen, in denen Prozesssicherheit, gleichbleibende Nahtqualität und reproduzierbare Ergebnisse entscheidend sind.

Ihre Vorteile im Überblick

Automatische Steuerung der Schweißkopfposition während des Schweißvorgangs für eine stabile Nahtführung
Visuelle Kontrolle des Schweißprozesses zur schnellen Bewertung und Fehlererkennung
Geometriemessung von Schweißnuten zur optimalen Prozessanpassung und Vorbereitung
Geometriemessung von Schweißnähten für Qualitätssicherung, Dokumentation und Nachweisführung

Sicherheit & Konformität / Betriebshinweise

Nutzen Sie ausschließlich die in den technischen Daten angegebene Versorgungsspannung und Schnittstellen.
Beim Anschließen/Trennen von Kabeln müssen Scanner und Tablet ausgeschaltet sein.
Für stabile Messergebnisse nach dem Einschalten ca. 20 Minuten Aufwärmzeit einplanen.
Alle Geräte müssen ordnungsgemäß geerdet sein.

CE-Konformität

Die FDRF627 Smart-Weld Series ist für industrielle Anwendungen ausgelegt und erfüllt die Anforderungen folgender Richtlinien:

EU 2014/30/EU – Elektromagnetische Verträglichkeit (EMV)
EU 2011/65/EU (RoHS) – Kategorie 9

Lasersicherheit

Die Scanner entsprechen gemäß IEC/EN 60825-1:2014 der Lasersicherheitsklasse 2M. Eingesetzt wird ein Halbleiterlaser im Dauerstrichbetrieb mit:

Wellenlänge: 660 nm oder 450 nm
Max. Ausgangsleistung: 20 mW

Sicherheitsmaßnahmen:

Laserstrahl nicht auf Personen richten
Scanner nicht zerlegen
Nicht in den Laserstrahl blicken

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

FDRF627 Smart Weld Series en

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen	Wert
Sampling rate, accuracy, resolution / Nominal sampling rate (full working range)	520 profiles/s
Maximum sampling rate (ROI mode)	4200 profiles/s
Linearity (measurement error), Z axis	±0.01% of the range1
Resolution, X axis	728 or 1456 points (programmable value)
Laser	660 nm or 450 nm or 405 nmClass 2M according to IEC/EN 60825-1:2014
Interface / Basic	Ethernet / 1000 Mbps
Synchronization inputs	RS422, 3 channels
Power supply	9...30 V or 12...36 V for scanners with Blue laser
Power consumption, not more	6 W (without a built-in heater)
Environmental resistance / Enclosure rating	IP67
Vibration	20 g / 10...1000 Hz, 6 hours for each of XYZ axes
Shock	30 g / 6 ms
Storage temperature	-20…+70°C
Housing/windows material	aluminum/glass
