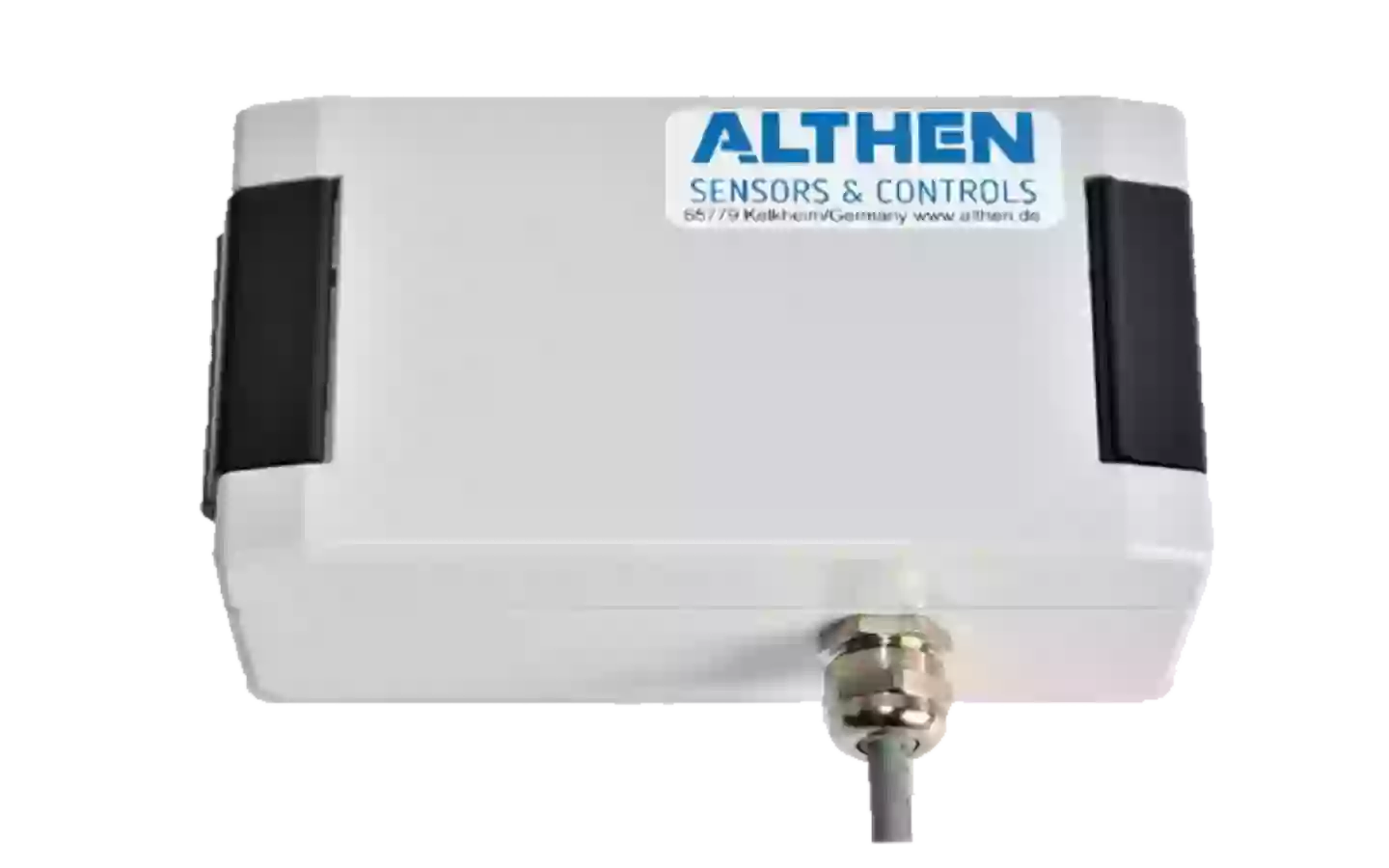

NM2-IP2-2L Neigungssmessystem

---

Eigenschaften

• Präzise Neigungswinkelüberwachung
• Neigungswinkelbereich ±3° bis ±45°
• 2-Leiter-Technik
• Im robusten Aluminium-Druckgussgehäuse (IP66)
• Geeignet für den Einsatz in industrieller Umgebung

---

Allgemeine Informationen

Das NM2‑IP2‑2L ist ein industrielles, zweiachsiges Neigungsmesssystem zur präzisen Erfassung von Neigungswinkeln in zwei Achsen (X und Y). Es besteht aus zwei berührungslos arbeitenden Neigungssensoren und einer darauf abgestimmten Elektronik, die zuverlässige und genaue Messdaten in rauen, industriellen Umgebungen liefert.

Das Messsystem ist für die Grundflächenmontage ausgelegt und eignet sich ideal für Anwendungen, bei denen zweidimensionale Neigungsüberwachung erforderlich ist – etwa in Maschinen, Anlagen oder Automatisierungsprozessen.

Der wählbare Neigungsbereich liegt je nach Ausführung zwischen ±3° und ±45° pro Achse. Die beiden analogen Ausgangssignale (4 … 20 mA) in 2‑Leiter‑Technologie ermöglichen eine einfache Integration in gängige Steuer‑ und Auswertungssysteme.

Das System ist in einem robusten, EMC‑geschützten Aluminium‑Druckgussgehäuse mit Schutzart IP66 untergebracht, das hohe Beständigkeit gegen Staub, Feuchtigkeit und mechanische Beanspruchung bietet und so auch unter anspruchsvollen Industriebedingungen zuverlässige Funktion gewährleistet.

Technische Highlights

• Zweiachsige Neigungsmessung in X‑ und Y‑Achse
• Messbereich: ±3° bis ±45° pro Achse
• Analoge Ausgänge: 4 … 20 mA (2‑Leiter‑Technologie)
• Hohe Messgenauigkeit (z. B. ±0,1° bis ±10°)
• Versorgungsspannung: 18 … 28 VDC
• Frequenzbereich: ca. 0,5 Hz
• Schutzklasse: IP66
• Robustes Aluminium-Druckgussgehäuse
• Geringe Querempfindlichkeit < 1,5 %
• Betriebstemperatur: −20 °C … +60 °C

Typische Einsatzgebiete

Das NM2‑IP2‑2L eignet sich besonders für Anwendungen mit zweidimensionaler Neigungsüberwachung, z. B.:

• Maschinen‑ und Anlagenüberwachung
• Positionierungssysteme
• Bau‑ und Fördertechnik
• Automatisierungs‑ und Regeltechnik
• Prüfanlagen und Monitoringsysteme

Das NM2‑IP2‑2L überzeugt durch seine zweiachsige Messfähigkeit, hohe Genauigkeit, einfache Integration über Standard‑Analogausgänge sowie die robuste Ausführung in einem schutzklassifizierten Gehäuse – ideal für industrielle und anspruchsvolle Umgebungen.

---
