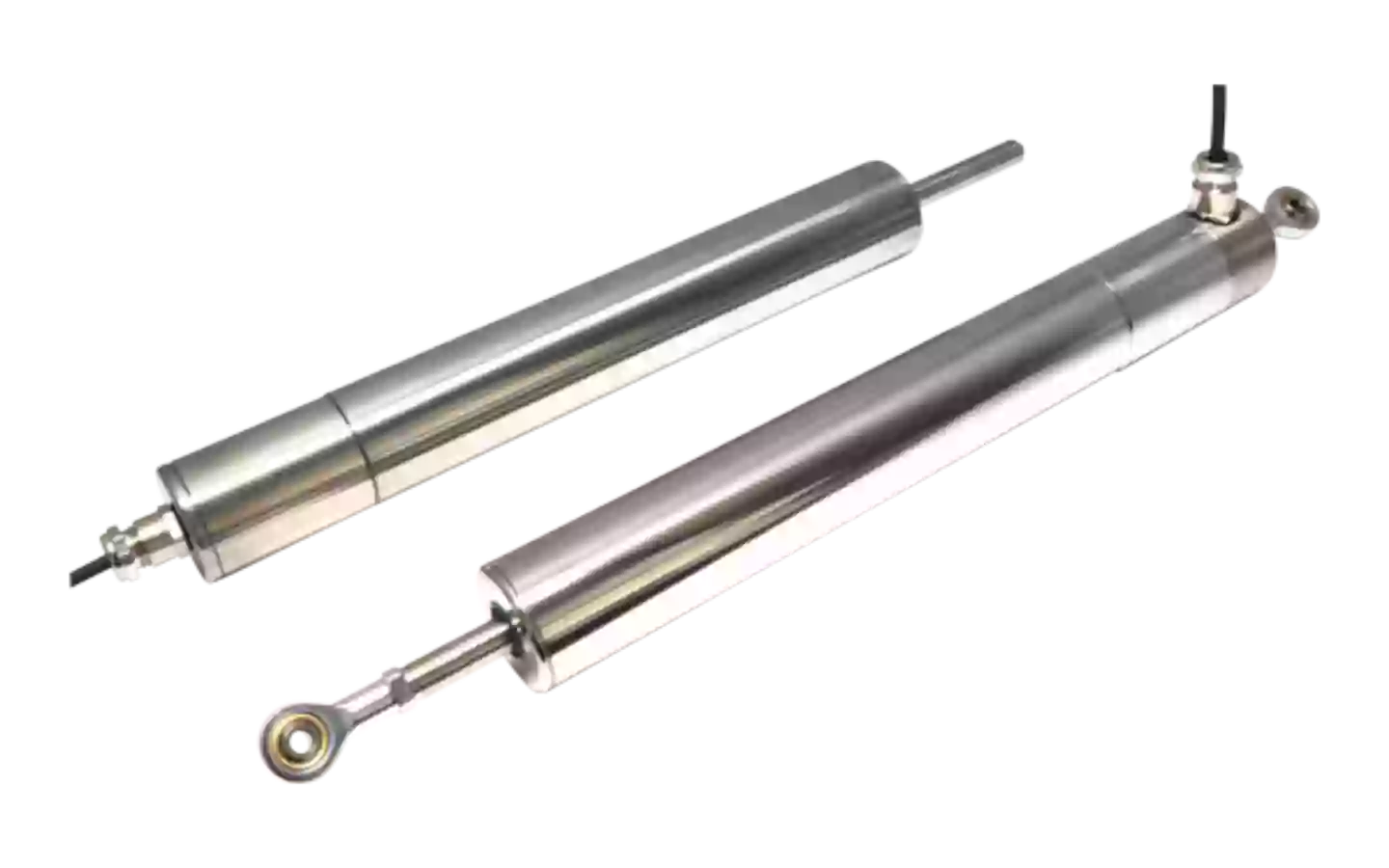

S114 Linearer induktiver Wegaufnehmer

---

Eigenschaften

• Tauchfähig nach IP68 (bis 10 bar) / IP69K
• Messweg bis zu 800 mm
• Hohe Langlebigkeit durch Edelstahlgehäuse
• Verschleißfreie induktive Technologie
• Unendliche Auflösung und hohe Messgenauigkeit
• EMV-konform und vibrationsbeständig

---

Allgemeine Informationen

Hochpräzise Wegmessung unter extremen Bedingungen

Der S114 ist ein hochpräziser, tauchfähiger Linear-Wegsensor, der auf berührungsloser induktiver Technologie basiert und somit mechanischen Verschleiß vollständig eliminiert. Mit unendlicher Auflösung, geringem Rauschen und ausgezeichneter Signalstabilität liefert der S114 zuverlässige Messergebnisse auch in rauen Umgebungen. Sein Edelstahlgehäuse und die Edelstahl-Schubstange gewährleisten maximale Robustheit und eine lange Lebensdauer.

Einsatzbedingungen

Der Sensor ist für den vollständigen Unterwassereinsatz ausgelegt und widersteht einem Druck von bis zu 10 bar (entspricht 100 m Tiefe).
Er erfüllt die Schutzarten IP68 und IP69K und arbeitet zuverlässig im Temperaturbereich von –40 °C bis +125 °C.
Damit ist der S114 ideal für industrielle und wissenschaftliche Anwendungen unter extremen Umgebungsbedingungen.

Typische Anwendungen

• Unterwasser- und Marine-Systeme
• Industrielle Automatisierung in rauen Umgebungen
• Rückmeldung in Hydraulikzylindern und Aktuatoren
• Erneuerbare Energiesysteme
• Öl-, Gas- und Offshore-Anwendungen
• Prüfstände und F&E-Labore

Vorteile des S114

Der S114 vereint die Präzision der induktiven Messtechnik mit der Robustheit eines vollständig tauchfähigen Edelstahlgehäuses.
Im Gegensatz zu potentiometrischen Sensoren oder großen LVDTs bietet der S114 eine kompakte Bauform, einfache Installation und hohe Leistungsfähigkeit, ohne externe Signalaufbereitung.
Dank der kundenspezifischen Anpassungsmöglichkeiten von Althen kann der Sensor individuell auf Messweg, Montageart und Ausgangssignal abgestimmt werden.

Weitere technische Merkmale

• Werkseitig kalibrierter Messweg: 5 mm bis 800 mm
• Analoge Ausgangsoptionen: 0,5–4,5 V, ±10 V, 4–20 mA
• Schubstangenoptionen: Gabelkopf, gewölbte Spitze oder Magnetspitze
• Optional: Federbelasteter Rückhub, geführte oder freilaufende Schubstange
• Hohe Zuverlässigkeit: MTBF 350.000 Stunden bei 40 °C
• Ausgangssignal werksseitig kalibriert nach Kundenspezifikation

---
