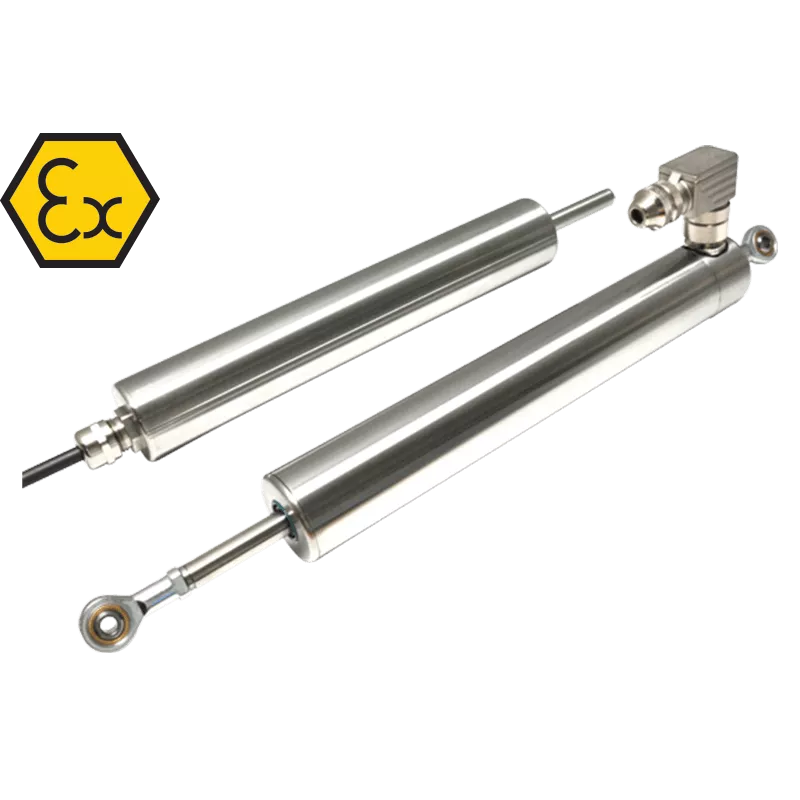

M101 Linearer induktiver Wegaufnehmer
Der lineare induktive Positionssensor M101 ist ATEX / IECEx zugelassen und für den Einsatz in explosionsgefährdeten Umgebungen (Staub, Gasen, Dämpfen) geeignet.
Eigenschaften
- Messweg nach Kundenvorgabe konfigurierbar
- Hohe Langlebigkeit und Zuverlässigkeit
- Hohe Genauigkeit und Stabilität
- Schutzart IP67 (staubdicht und wasserdicht)
- Eigensicher für den Bergbau gemäß Ex I/II M1/GD
- Berührungslose induktive Technologie zur Vermeidung von Verschleiß
Allgemeine Informationen
Der M101 bietet lineare, berührungslose Messung mit hervorragender Genauigkeit und unendlicher Auflösung. Dank seines robusten Edelstahlgehäuses und der integrierten EMV-Schirmung gewährleistet der Sensor auch in rauen Industrieumgebungen eine hohe Leistungsfähigkeit. Er unterstützt kundenspezifisch kalibrierte Messwege von 5 mm bis 800 mm und ist sowohl mit 3- als auch 5-Leiter-Anschlüssen kompatibel, um die Signalqualität auch bei langen Kabelwegen zu gewährleisten.
Einsatzbedingungen
Mit ATEX-, IECEx- und UKEX-Zertifizierung für Gas-, Staub- und Bergbauumgebungen ist der M101 für den sicheren Betrieb in Zone 0, Zone 20 sowie in Bergbaugruppe I ausgelegt. Der Sensor ist beständig gegen Vibrationen bis 10 g und Stöße bis 40 g, wodurch er sich hervorragend für dynamische Einsatzbedingungen eignet. Er verfügt über eine Schutzart bis IP67 und arbeitet zuverlässig im Temperaturbereich von -40 °C bis +80 °C.
Mögliche Anwendungen
- Ausrüstung für den unterirdischen Bergbau
- Industrielle Automatisierung in explosionsgefährdeten Bereichen
- Hydraulik- und Pneumatikzylinder
- Mobile Arbeitsmaschinen
- Materialprüfsysteme
Vorteile dieses Produkts
Der M101 vereint platzsparendes Design mit exzellenter Messpräzision. Er lässt sich leicht integrieren, ist individuell anpassbar und unterstützt eine Vielzahl an Einbauvarianten. Durch die verschleißfreie induktive Messtechnik eignet sich der Sensor ideal für langfristigen Einsatz in gefährlichen Umgebungen – bei gleichzeitig minimalem Wartungsaufwand.
Weitere wichtige Merkmale
- Geführte oder freie Druckstange mit M5-Gewinde, Gelenkkopf oder Magnetspitze
- Federmechanismus für kurze Messwege (bis 300 mm) optional
- EMV-konform und stoß-/vibrationsfest
- Zugelassen für Kabellängen bis zu 1000 m
- Kompatibel mit dem galvanisch getrennten Verstärker X005
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Body diameter | 35 mm |
| Stroke length | 5 mm to 800 mm (customer-defined) |
| Body length (axial version) | Stroke + 163 mm |
| Body length (radial version) | Stroke + 186 mm |
| Push rod extension | Stroke + 9 mm, OD 9.5 mm |
| Independent linearity | ≤ ±0.25% FSO (≤450 mm), ≤ ±0.5% FSO (>450 mm) |
| Temperature coefficients | < ±0.01%/°C Gain & < ±0.01%FS/°C Offset |
| Frequency response | >10 kHz |
| Resolution | Infinite |
| Noise | < 0.02% FSO |
| Operating temperature | -40 °C to +80 °C |
| Storage temperature | -40 °C to +125 °C |
| Intrinsic safety rating | Ex I/II M1/GD; Ex ia IIC T4 Ga; Ex ia IIIC T135°C Da; Ex ia I Ma |
| Intrinsic safety approvals | SIRA 13ATEX2371X, IECEx SIR 13.0154X, CSAE 21UKEX2537X |
| Input parameters (connector) | Ui: 11.4V, Ii: 0.20A, Pi: 0.51W, Ci: 1.16µF, Li: 50µH |
| Input parameters (cable) | Ci: 1.36µF, Li: 860µH with 1km max cable |
| Sealing | IP67 |
