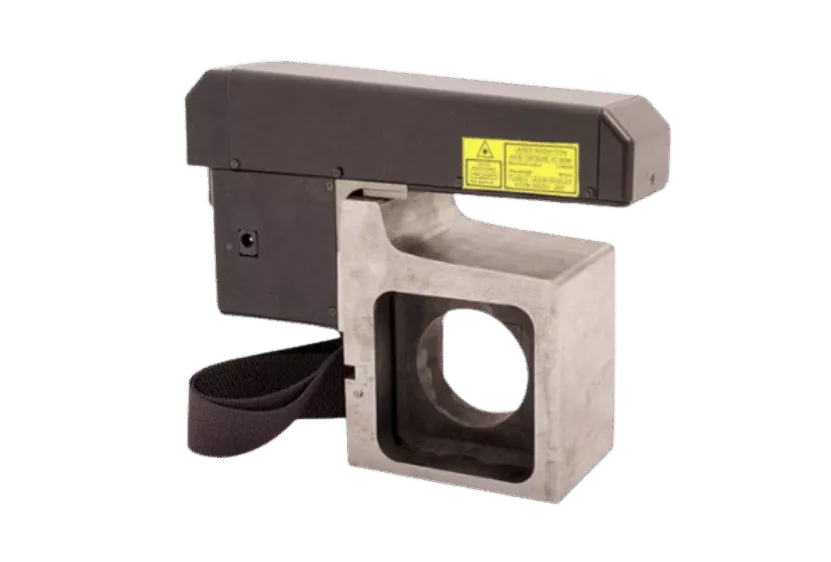

FDKP Kompakt hjulprofilmätare

Kompakt mätsystem för hjulprofilmätning i järnvägsapplikationer med begränsat utrymme. Utvecklad för snabba och noggranna inspektioner med Bluetooth-dataöverföring till smarta enheter.

Nyckelfunktioner

Kompakt design för trånga utrymmen
Laserbaserad hjulprofilmätning
Mäter flänshöjd, tjocklek och lutning
Fullständig profilskanning av hjulet
Snabb mätning på 1–2 sekunder
Bluetooth-dataöverföring till smarta enheter

Prestandaegenskaper FDKP Kompakt hjulprofilmätare

FDKP Short hjulprofilmätare är ett kompakt laserbaserat mätsystem utvecklat för exakt och repeterbar analys av hjulgeometri i miljöer med begränsad åtkomst. Systemet mäter viktiga parametrar såsom flänshöjd, flänstjocklek och flänslutning samt utför en fullständig skanning av rullprofilen.

Med en mätavvikelse på ≤ 0,1 mm och en skanningstid på 1–2 sekunder levererar systemet snabba och tillförlitliga resultat utan att kompromissa med noggrannheten.

Användningsförhållanden

FDKP Short är särskilt utformad för situationer där åtkomsten till hjulet är begränsad, till exempel runt bromssystem eller boggier. Den möjliggör mätningar direkt på rullande materiel utan demontering av hjulaxeln.

Enheten monteras med magnetiskt stöd för stabil positionering under mätning. Den är lämplig för användning både i verkstad och ute i fält och stödjer flera mätcykler (vanligtvis 5–10 mätningar) för verifiering.

Möjliga applikationer

Inspektion av järnvägshjul i trånga utrymmen
Underhåll av rullande materiel
Övervakning av hjulslitage
Toleranskontroll
Förebyggande och prediktivt underhåll

Fördelar med denna produkt

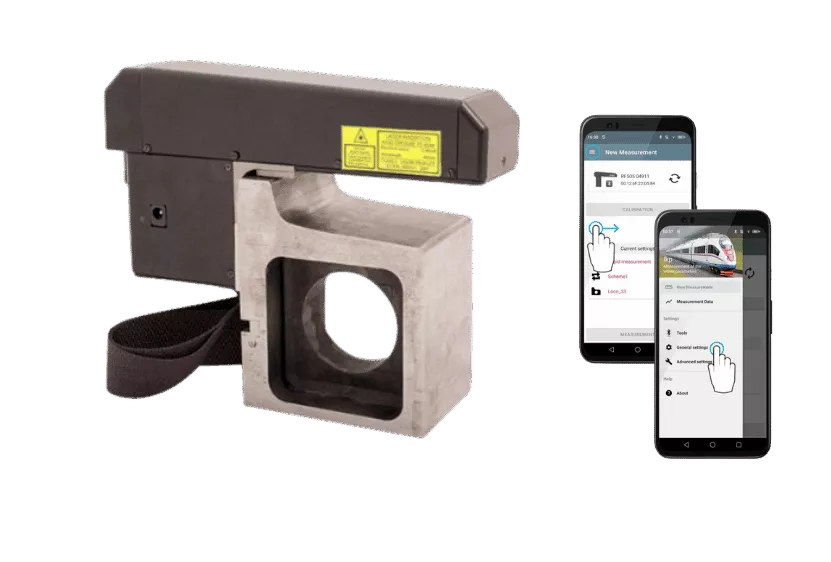

Tack vare sin kompakta design kan FDKP Short användas i områden där standardinstrument inte får plats. I kombination med Bluetooth-anslutning ersätter den äldre PDA-baserade system och möjliggör ett modernt digitalt arbetsflöde med realtidsvisualisering på smarta enheter.

Detta leder till snabbare inspektioner, minskad stilleståndstid och effektivare underhållsprocesser.

Övriga viktiga funktioner

Mätning av flänshöjd (Sh), tjocklek (Sd), lutning (qR) samt fälgtjocklek
Fullständig hjulprofilskanning
Jämförelse med referensprofiler och avvikelseanalys
Integrerad databas för lagring av mätdata
Konfigurerbara mätscheman
Visuell toleransindikering
Kalibrering baserad på referensprofiler

Behöver du den här sensorn till ditt nästa projekt?

Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.

Prata med en expert

Få det på ditt sätt

Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.

Prata med en expert

Tekniska specifikationer

Specifikation	Värde
Mätparametrar	Flänshöjd (Sh), tjocklek (Sd), lutning (qR), fälgtjocklek, full profil
Mätprincip	Laserbaserad profilskanning
Mätavvikelse	≤ 0,1 mm
Skanningstid	1–2 sekunder
Mätningar per cykel	5–10
Mätplats	Direkt på rullande materiel
Montering	Magnetisk positionering
Dataanalys	Referensjämförelse & avvikelseanalys
Datalagring	Intern databas
Anslutning	Bluetooth (smarta enheter)
