FDKP Kurzes Radprofilmessgerät

---

Eigenschaften

• Kompakte Bauweise für beengte Platzverhältnisse
• Laserbasierte Radprofilmessung
• Misst Spurkranzhöhe, Spurkranzdicke und Spurkranzneigung
• Vollständige Abtastung des Radprofils
• Schnelle Messung in 1–2 Sekunden
• Bluetooth-Datenübertragung an Smart Devices

---

Allgemeine Informationen

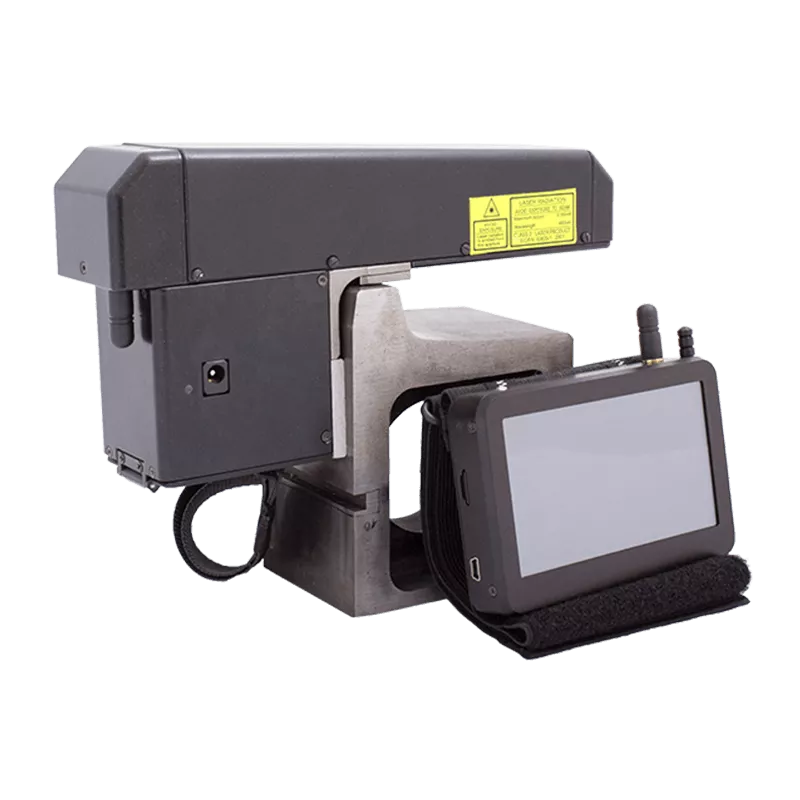

Das FDKP Short Radprofil-Messgerät ist ein kompaktes, laserbasiertes Messsystem, das für die präzise und wiederholbare Prüfung der Radgeometrie von Schienenfahrzeugen in Bereichen mit begrenztem Bauraum entwickelt wurde. Es misst wichtige Parameter wie Spurkranzhöhe, Spurkranzdicke und Spurkranzneigung und erfasst gleichzeitig das vollständige Laufflächenprofil.

Mit einer Messabweichung von ≤ 0,1 mm und einer Scandauer von 1–2 Sekunden liefert es schnelle und zuverlässige Ergebnisse, ohne Kompromisse bei der Genauigkeit einzugehen.

Einsatzbedingungen

Das FDKP Short wurde speziell für Situationen entwickelt, in denen der Zugang zum Rad eingeschränkt ist, zum Beispiel in engen Bereichen rund um Bremssysteme oder Drehgestelle. Es ermöglicht die direkte Messung am Schienenfahrzeug, ohne dass der Radsatz ausgebaut werden muss.

Das Gerät wird mithilfe eines magnetischen Haltesystems befestigt und gewährleistet so eine stabile Positionierung während der Messung. Es eignet sich sowohl für den Einsatz im Depot als auch im Feld und unterstützt mehrere Messzyklen, typischerweise 5–10, zur Validierung.

Mögliche Anwendungen

• Inspektion von Eisenbahnrädern in beengten Bereichen
• Instandhaltung von Schienenfahrzeugen
• Überwachung des Radverschleißes
• Toleranzprüfung
• Vorbeugende und vorausschauende Instandhaltung

Vorteile dieses Produkts

Die kompakte Bauweise des FDKP Short ermöglicht Messungen an Stellen, an denen Standard-Messgeräte nicht eingesetzt werden können. In Kombination mit Bluetooth-Konnektivität ersetzt es veraltete PDA-basierte Systeme und ermöglicht einen modernen, digitalen Messablauf mit Echtzeitvisualisierung der Daten auf Smart Devices.

Dies führt zu schnelleren Inspektionen, reduzierten Stillstandszeiten und einer effizienteren Instandhaltung.

Weitere wichtige Merkmale

• Messung von Spurkranzhöhe (Sh), Spurkranzdicke (Sd), Spurkranzneigung (qR) und Radreifendicke
• Vollständige Abtastung des Radprofils
• Vergleich mit Referenzprofilen und Abweichungsanalyse
• Integrierte Datenbank zur Speicherung von Messwerten
• Konfigurierbare Messschemata
• Visuelle Toleranzanzeige
• Kalibrierung auf Basis von Referenzprofilen
