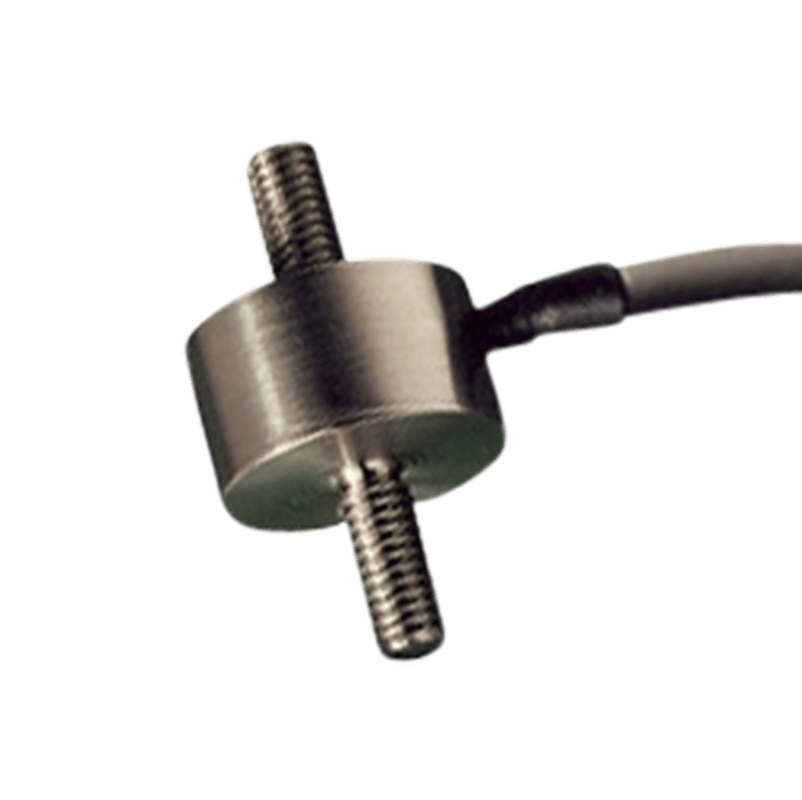

ALF255 Miniaturkraftaufnehmer

Miniaturkraftaufnehmer für Druck-/Zugkräfte

TECHNISCHE SPEZIFIKATIONEN

Eigenschaften

• Messbereiche von 0 … 100 N bis 0 … 6,4 kN
• Für Zug-/Druckbelastung oder bi-direktional
• Linearitätsabweichung 0,5 % v.E.
• Ausgangssignal 1,6 mV/V oder normiert 1,0 mV/V ±0,5 %
• Versorgungsspannung 10 VDC

Allgemeine Informationen

Die Kraftsensoren der Serie ALF255 eignen sich durch ihre sehr kleine Bauform besonders für Kraftmessungen in Anwendungen, bei denen nur begrenzter Einbauplatz zu Verfügung steht. Die Kraftsensoren der Serie ALF255 gibt es sowohl für Druck- und Zugbelastung, sowie in bi-direktionaler Ausführung.

Bei der bi-direktionalen Version können sich bauartbedingt kleine Unterschiede in der Empfindlichkeit bei Zug- und Druckbelastung ergeben. Alle bi-direktionalen Standard-Sensoren sind in beiden Richtungen kalibriert. Die Werte für beide Richtungen werden im Kalibrierzertifikat ausgewiesen.

Der elektrische Anschluss erfolgt über ein fest angebautes, 2 m langes PVC-Kabel. Der Aufnehmer wird aus Edelstahl gefertigt.

Eigenschaften

• Messbereiche von 0 … 100 N bis 0 … 6,4 kN
• Für Zug- / Druckbelastung
• Linearitätsabweichung 0,5 % v.E.
• Ausgangssignal 1,6 mV/V oder normiert 1,0 mV/V ±0,5 %
• Versorgungsspannung 10 VDC

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

Alf255 miniature force sensor en

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen	Wert
Bridge resistance	350 Ω
Creep - 20 minutes	±0.1, % AL
Excitation voltage - maximum	10V
Excitation voltage - recommended	10V
Hysteresis	±0.5, % RL
Insulation resistance - minimum at 50vdc	500 MΩ
Load direction	Tension, compression, bi-directional
Measurement ranges	100N, 200N, 400N, 800N, 1.6kN, 3.2kN, 6.4kN
Non-linearity - terminal	±0.5, % RL
Overload - safe	50% RL
Overload - ultimate	100 % RL
Rated output - nominal	1.6, mV/V
Rated output - rationalised	1.0, mV/V
Rationalisation tolerance	±0.5, % RL
Repeatability	±0.1, % RL
Sealing	IP65
Temperature effect on rated output per °c	±0.005% AL
Temperature effect on zero load output per °c	±0.03% RL
Temperature range - compensated	-10 to +50°C
Temperature range - safe	-10 to +80°C
Zero load output	±4, % RL
