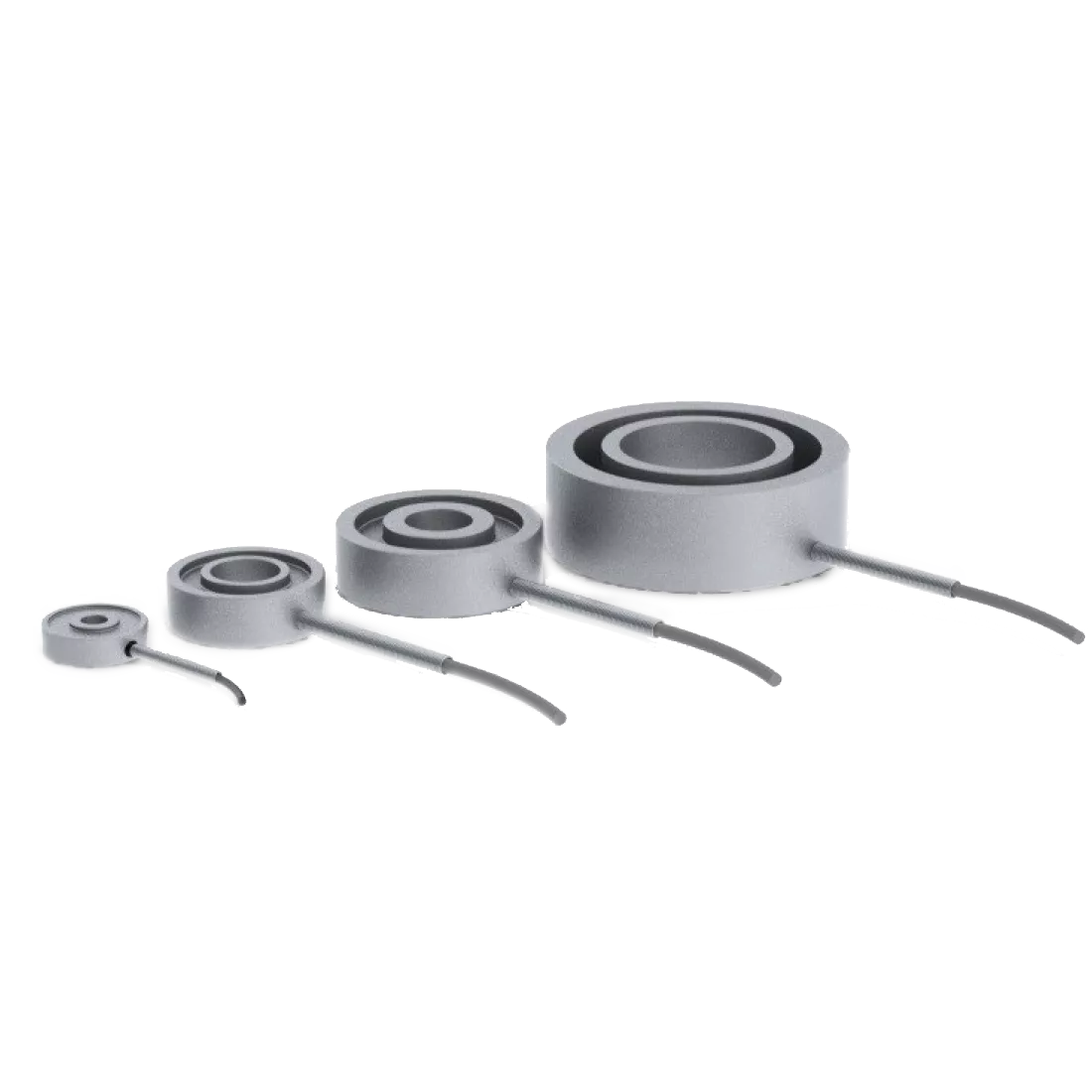

ALW Kraftmesszelle
Die Wägezelle ist ein Miniatur-Dehnungsmessstreifenaufnehmer aus Edelstahl mit kompensierter Temperaturleistung.
Eigenschaften
- Ermöglicht Messungen bis zu 20000 lbf
- ±0,5 % (volle Skala) Nichtlinearität
- Gehäuse aus Edelstahl
Allgemeine Informationen
Die Wägezelle ist ein Miniatur-Dehnungsmessstreifen-Aufnehmer aus Edelstahl mit kompensierter Temperaturleistung. Dieser Typ bietet Messungen bis zu 20000 lbf mit einer Nichtlinearität von besser als ±0,5 % (full scale).
Verkabelung
Das Modell LW1 wird mit einem 4-adrigen, geflochtenen, abgeschirmten Kabel (#32 AWG) mit Außenmantel und 0,086“ [2,2 mm] Durchmesser geliefert. Die Modelle LW2, LW3 und LW4 sind mit einem 4-adrigen, geflochtenen, abgeschirmten Kabel mit 28 AWG und einem Außenmantel mit einem Durchmesser von 3,2 mm (0,126") ausgestattet. Es gibt keine Verbindung zwischen der Abschirmung und dem Sensorgehäuse. Für zusätzlichen Schutz ist das Kabel zur Zugentlastung in einer Edelstahlfeder untergebracht.
Mehr Informationen finden Sie auf den Datenblatt.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Capacity (lbf) | 5 – 20K |
| Rated Output (RO) (mV/V) | 0.2 (5lbf), 0.4 (10lbf), 1 (25lbf), 2 (50-20000lbf) nominal |
| Safe Overload (%) | 150 of RO |
| Zero Balance (%) | ±2 of RO |
| Excitation (VDC or VAC) | 7 max. |
| Bridge Resistance | 700 Ω nom. |
| Non-Linearity (%) | ±0.5 of RO |
| Hysteresis (%) | ±0.5 of RO |
