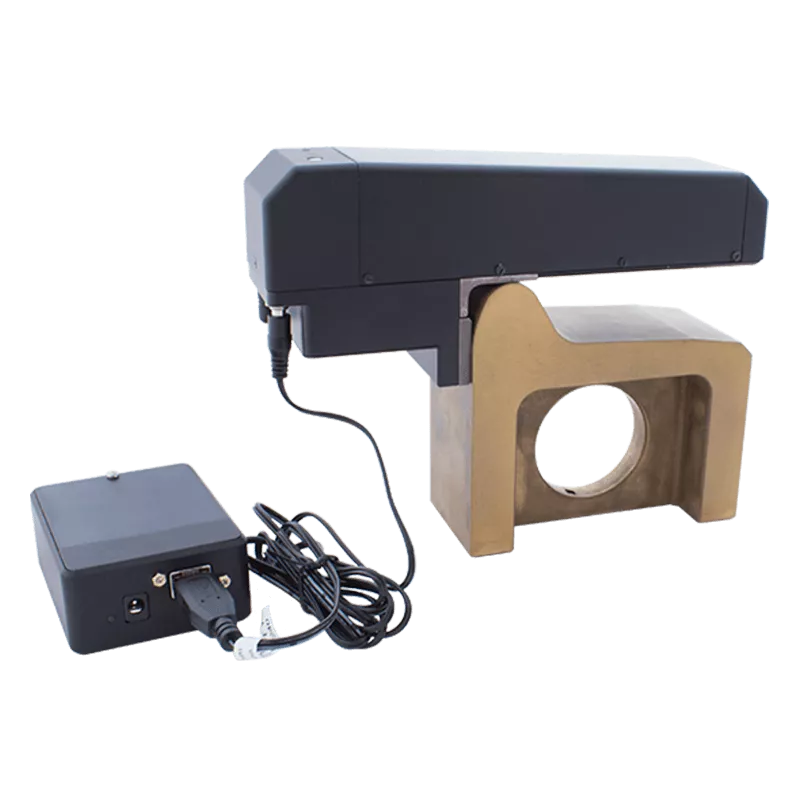

FDKP Superkurzes Radprofilmessgerät

---

Eigenschaften

• Ultrakompakte Bauweise für schwer zugängliche Bereiche
• Laserbasierte Radprofilmessung
• Misst Spurkranzhöhe, Spurkranzdicke und Spurkranzneigung
• Vollständige Abtastung des Radprofils
• Schnelle Messung in 1–2 Sekunden
• Bluetooth-Datenübertragung an Smart Devices

---

Allgemeine Informationen

Das FDKP Super Short Radprofil-Messgerät ist ein ultrakompaktes, laserbasiertes Messsystem für die genaue und wiederholbare Prüfung der Radgeometrie von Schienenfahrzeugen in Bereichen mit extrem begrenztem Zugangsraum. Es misst kritische Parameter wie Spurkranzhöhe, Spurkranzdicke und Spurkranzneigung und erfasst gleichzeitig das vollständige Laufflächenprofil.

Mit einer Messabweichung von ≤ 0,1 mm und einer Scandauer von 1–2 Sekunden ermöglicht es schnelle und zuverlässige Messungen in anspruchsvollen Umgebungen der Schienenfahrzeuginstandhaltung.

Einsatzbedingungen

Die FDKP Super Short Version wurde für Bahnanwendungen entwickelt, bei denen Standard- oder Short-Radprofil-Messgeräte nur schwer positioniert werden können. Ihre reduzierte Bauform eignet sich für komplexe Zugangssituationen am Rad, zum Beispiel rund um Drehgestelle, Bremssysteme und eingeschränkte mechanische Einbauräume.

Das Gerät wird mithilfe einer magnetischen Halterung direkt am Rad positioniert und ermöglicht Messungen, ohne dass der Radsatz aus dem Schienenfahrzeug ausgebaut werden muss.

Mögliche Anwendungen

• Inspektion von Eisenbahnrädern in extrem beengten Bereichen
• Instandhaltung von Schienenfahrzeugen
• Überwachung des Radverschleißes
• Toleranzprüfung
• Vorbeugende und vorausschauende Instandhaltung

Vorteile dieses Produkts

Die FDKP Super Short Version bietet innerhalb der FDKP Radprofil-Messgeräte die höchste Zugänglichkeit. Sie ist besonders nützlich, wenn zuverlässige Radprofilmessungen an Stellen erforderlich sind, an denen größere Messgeräte nur schwer oder gar nicht eingesetzt werden können.

Mit Bluetooth-Konnektivität zu Smart Devices unterstützt das System einen modernen digitalen Messablauf mit Echtzeitvisualisierung der Daten, Messwertspeicherung und effizienter Analyse.

Weitere wichtige Merkmale

• Messung von Spurkranzhöhe (Sh), Spurkranzdicke (Sd), Spurkranzneigung (qR) und Radreifendicke
• Vollständige Abtastung des Radprofils
• Vergleich mit Referenzprofilen und Abweichungsanalyse
• Integrierte Datenbank zur Speicherung von Messwerten
• Konfigurierbare Messschemata
• Visuelle Toleranzanzeige
• Kalibrierung auf Basis von Referenzprofilen
