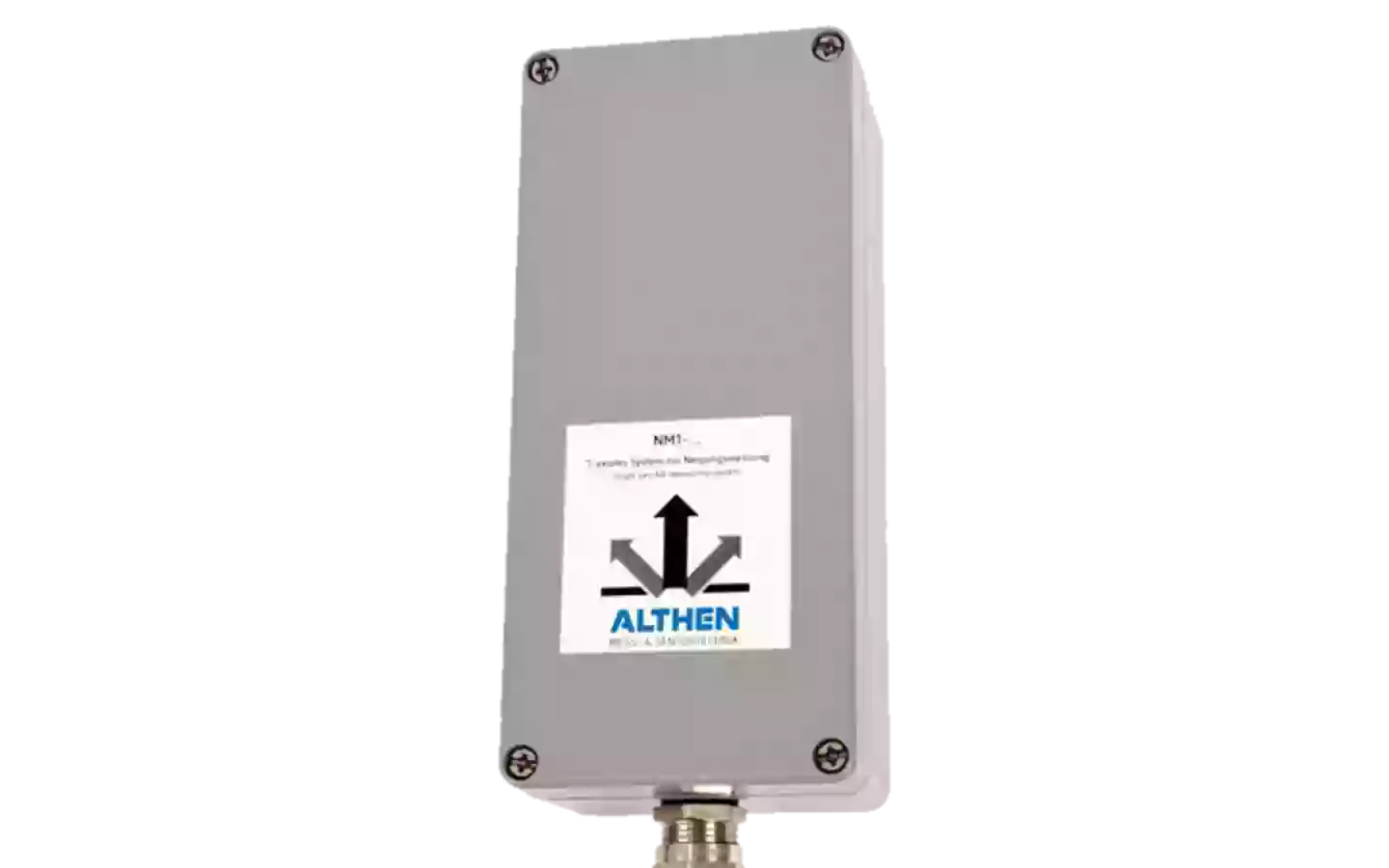

NM1-IP-4L Neigungsmesssystem

---

Eigenschaften

• Präzise Neigungswinkelüberwachung
• Neigungswinkelbereich ±3° bis 60°
• 4-Leiter-Technik
• Im robusten Aluminium-Druckgussgehäuse (IP66)
• Geeignet für den Einsatz in industrieller Umgebung

---

Allgemeine Informationen

Das NM1-IP-4L ist ein industrielles, einachsiges Neigungsmesssystem zur präzisen Erfassung von Neigungswinkeln in anspruchsvollen Anwendungen. Es kombiniert einen berührungslos arbeitenden Neigungssensor mit einer speziell abgestimmten Elektronik und ermöglicht zuverlässige Messungen entlang einer Achse.

Das System ist für die Seitenwandmontage ausgelegt und eignet sich besonders für den Einsatz in Maschinen, Anlagen und anderen industriellen Umgebungen, in denen eine robuste und kontinuierliche Neigungsüberwachung erforderlich ist.

Der Messbereich ist flexibel wählbar und reicht je nach Ausführung von ±3° bis ±60° oder 0 … 90°. Die elektrische Anbindung erfolgt in 4-Leiter-Technik, wobei verschiedene Norm-Analogausgänge wie 0 … 10 V, ±10 V oder 4 … 20 mA zur Verfügung stehen. Dadurch lässt sich das System problemlos in bestehende Steuer- und Auswertesysteme integrieren.

Das Neigungsmesssystem ist in einem robusten, EMV-geschützten Aluminium-Druckgussgehäuse mit Schutzart IP66 untergebracht. Dieses gewährleistet eine hohe Widerstandsfähigkeit gegenüber Staub, Feuchtigkeit und mechanischen Belastungen und macht den Sensor ideal für den Einsatz in rauen industriellen Umgebungen.

Technische Highlights

• Einachsige Neigungsmessung
• Messbereich: ±3° bis ±60° oder 0 … 90°
• Hohe Genauigkeit: ±0,1° (bis ±15°), 0,5 % vom Messbereich (bis ±60°)
• Analogausgänge: 0 … 10 V, ±10 V oder 0/4 … 20 mA
• 4-Leiter-Technik
• Versorgungsspannung: 10 … 18 VDC oder 18 … 30 VDC
• Frequenzbereich: ca. 2 Hz
• Geringe Querempfindlichkeit < 1 %
• Betriebstemperatur: −20 °C bis +60 °C
• Robustes Aluminiumgehäuse, Schutzart IP66
• Galvanische Trennung zwischen Versorgung und Ausgang
• Gewicht: ca. 1.000 g

Typische Einsatzgebiete

Das NM1-IP-4L eignet sich besonders für Anwendungen, bei denen eine zuverlässige und präzise Neigungsüberwachung erforderlich ist:

• Maschinen- und Anlagenüberwachung
• Bau- und Fördertechnik
• Mobile Arbeitsmaschinen
• Industrieautomation
• Positionierungs- und Ausrichtungssysteme

Das NM1-IP-4L überzeugt durch seine hohe Messgenauigkeit, flexible Ausgangssignale und robuste Bauweise. Die 4-Leiter-Technik ermöglicht eine stabile Signalübertragung, während das widerstandsfähige Gehäuse einen zuverlässigen Einsatz auch unter schwierigen Umgebungsbedingungen gewährleistet. Damit ist das System eine ideale Lösung für industrielle Anwendungen mit hohen Anforderungen an Präzision und Langlebigkeit.

---
