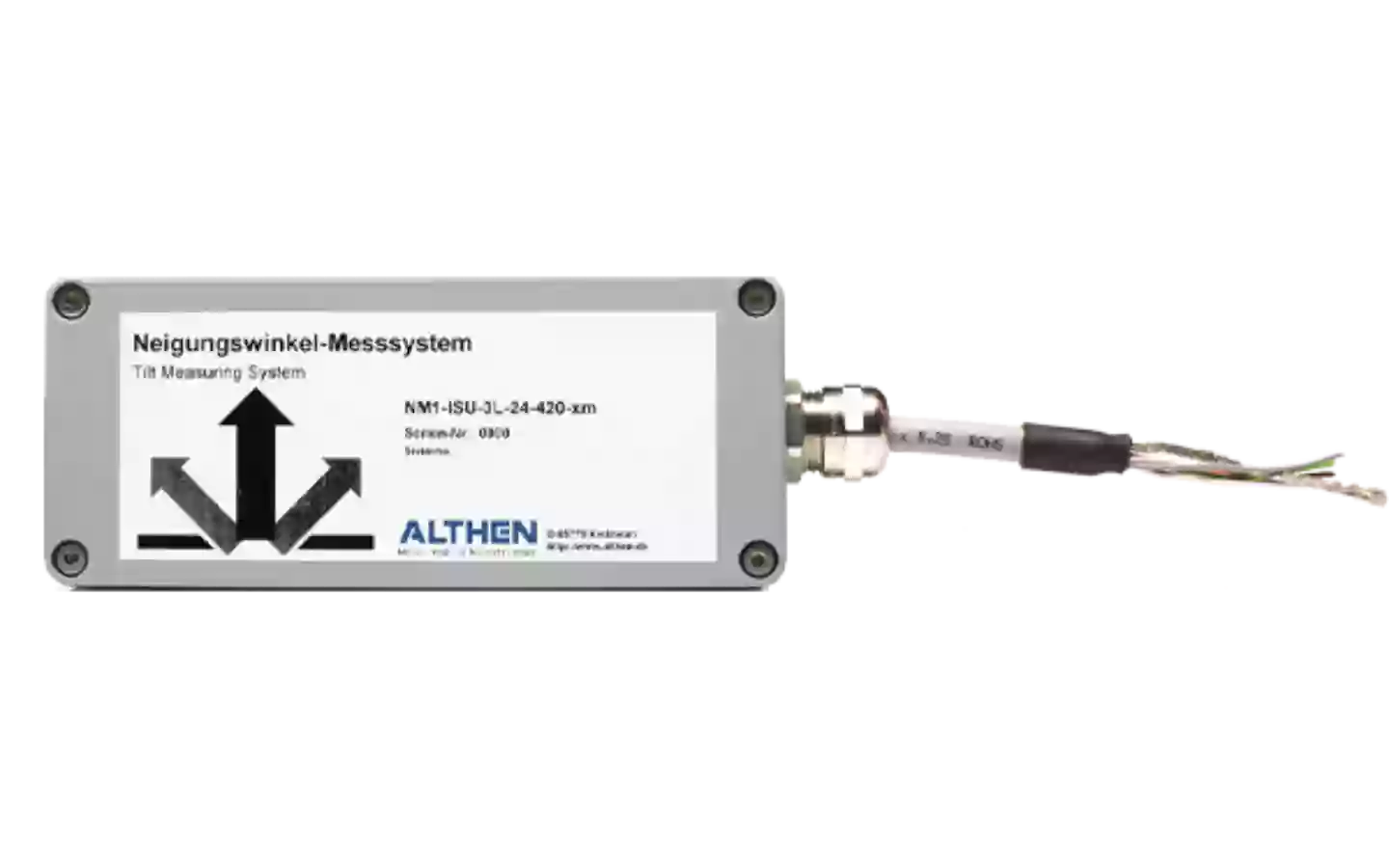

NM1-ISU-IP Neigungsmesssystem

---

Eigenschaften

• Präzise Neigungswinkelüberwachung
• Einstellbarer Bereich via DIP-Schalter
• Datenschnittstelle RS232
• Im robusten Aluminium-Druckgussgehäuse (IP66)
• Geeignet für den Einsatz in industrieller Umgebung

---

Allgemeine Informationen

Das NM1‑ISU‑IP ist ein industrielles, einachsiges Neigungsmesssystem zur präzisen Erfassung von Neigungswinkeln in anspruchsvollen Umgebungen. Es wurde speziell für die Seitenwandmontage entwickelt und bietet eine zuverlässige Überwachung von Neigungsänderungen entlang der X‑Achse.

Das System kombiniert einen kontaktlosen Neigungssensor mit einer leistungsfähigen Elektronik für zuverlässige Messdaten. Die Neigungsbereiche lassen sich über einen internen DIP‑Schalter flexibel einstellen – inklusive Messbereichen von ±10° bis ±180°, je nach Ausführung.

Die gemessenen Werte werden über eine serielle RS232‑Datenschnittstelle ausgegeben. Optionale Varianten bieten zusätzlich einen skalierbaren analogen Ausgang (4 … 20 mA) zur einfachen Integration in gängige Steuer‑ und Automatisierungssysteme.

Das Messsystem ist in ein robustes Aluminium‑Druckgussgehäuse mit EMC‑Schutz und Schutzart IP66 eingebaut, das hohen mechanischen Belastungen, Staub und Feuchtigkeit standhält – ideal für den Einsatz in rauen Industrieumgebungen.

Technische Highlights

• Einachsige Neigungsmessung zur Ausrichtung und Überwachung entlang der X‑Achse
• Einstellbare Messbereiche über DIP‑Schalter (z. B. ±10° bis ±180°)
• Hohe Genauigkeit: ±0,2° bei standardisierten Bedingungen
• RS232‑Datenschnittstelle zur digitalen Ausgabe
• Optionaler Analoger Ausgang (4 … 20 mA)
• Versorgungsspannung: 22 … 26 V DC mit Verpolungsschutz
• Messfrequenz: ca. 0,4 Hz
• Reproduzierbarkeit/ Hysterese: ±0,1°
• Temperaturbereich: –20 °C bis +60 °C
• Robustes IP66‑Gehäuse aus EMC‑geschütztem Aluminium

Typische Einsatzgebiete

Das NM1‑ISU‑IP ist besonders geeignet für:

• Maschinen‑ und Anlagenpositionierung
• Lageüberwachung und Ausrichtung von Bauteilen
• Automatisierungs‑ und Steuerungssysteme
• Industrielle Prozess‑ und Fertigungsumgebungen
• Messaufgaben mit variablen Neigungsbereichen

Das NM1‑ISU‑IP überzeugt durch flexibel einstellbare Messbereiche, digitale RS232‑Schnittstelle und die Option eines analogen 4 … 20 mA‑Ausgangs, was es vielseitig einsetzbar macht. Die robuste Bauweise und hohe Messstabilität sorgen für zuverlässige Ergebnisse auch unter rauen Betriebsbedingungen – ideal für anspruchsvolle Industrie‑ und Automatisierungsanwendungen.

---
